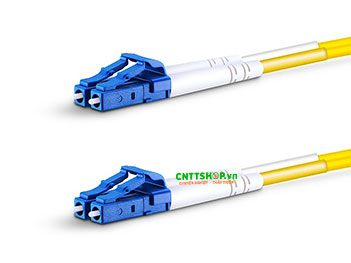

Giới thiệu dây nhảy quang single mode SM-LC-LC
Dây nhảy quang SM-LC-LC là dây truyền tải tín hiệu quang có hai đầu nối LC ở cả hai đầu có khóa bấm và đường kính lỗ 1.25mm. Dây nhảy thường sử dụng cho các thiết bị hỗ trợ đầu kết nối LC như Converter quang, module quang. SM-LC-LC sử dụng sợi quang single mode (SMF) để truyền tải tín hiệu. Với đường kính lõi nhỏ 9/125μm nhưng có độ suy hao chỉ ≤0.3dB. Dây nhảy có khả năng truyền tải vượt trội ở các tốc độ 1/10/40/100G và đạt khoảng cách lớn như 1/10/20/40/60/80KM giúp dễ dàng thực hiện các nhiệm vụ truyền tải hiệu suất cao.
Cấu trúc dây nhảy quang single mode SM-LC-LC:
Dây nhảy được sản xuất dựa trên các tiêu chuẩn kỹ thuật cao, với sợi G.657.A1 cho phép uốn cong bán kính 10/5D, đầu nối quang được làm từ gốm Zirconia, lực kéo từ 90-150N mang đến sự bền bỉ, đáp ứng được các yêu cầu khắt khe nhất khi triển khai hạ tầng mạng.
Dây nhảy quang SM-LC-LC single mode có nhiều loại vỏ bọc khác nhau, tùy thuộc vào môi trường sử dụng. Các loại phổ biến nhất là PVC (Polyvinyl Chloride), LSZH (Low Smoke Zero Halogen) và OFNP (Optical Fiber Nonconductive Plenum). Các loại vỏ bọc này có độ bền, độ chịu nhiệt, độ chống cháy và mức độ an toàn khác nhau phù hợp môi trường sử dụng.
Cấu trúc của dây nhảy được chia làm các lớp như sau:
• Lõi (core): là phần trung tâm của sợi quang, có đường kính rất nhỏ, có chiết suất cao hơn áo, dùng để truyền ánh sáng.
• Áo (cladding): là phần bao quanh lõi, có chiết suất thấp hơn lõi, dùng để phản xạ ánh sáng trở lại lõi, tạo hiệu ứng dẫn sóng.
• Vỏ bọc (buffer): là phần bao quanh áo, có chức năng bảo vệ sợi quang khỏi các tác động bên ngoài như nhiệt độ, độ ẩm, áp suất, uốn cong, kéo căng, va đập, ...
• Vỏ ngoài (jacket): là phần bao quanh vỏ bọc, có chức năng bảo vệ thêm sợi quang, cũng như tạo màu sắc phân biệt các loại sợi quang khác nhau.
Dây nhảy quang SM-LC-LC dễ dàng phân biệt với màu vàng tươi, có 2 loại đường kính chính là 2.0mm và 3.0mm, hoạt động tốt ở các bước sóng 1330-1550nm, hai đầu LC/UPC thường có màu xanh lá (chuẩn APC) hoặc xanh dương (chuẩn UPC). Các bạn kỹ thuật nhớ lưu lại đặc điểm nhận dạng này để có thể chọn lựa nhanh chóng loại dây nhảy phù hợp nhu cầu nhé.
Kết luận:
Dây nhảy quang single mode SM-LC-LC được ứng dụng rộng rãi để kết nối và truyền tải dữ liệu tốc độ cao cho các thiết bị đầu cuối như Firewall, Router, Switch trong hệ thống mạng doanh nghiệp. Tại CNTTShop.vn chúng tôi phân phối tất cả các dây nhảy quang SM-LC-LC được phân chia sẵn theo từng độ dài, độ dày, loại 1 sợi, hai sợi khác nhau với giá thành tốt nhất thị trường Việt Nam. Các sản phẩm dây nhảy quang single mode LC LC đều đạt các tiêu chuẩn hàng đầu về vật liệu và được kiểm tra kỹ thuật tỉ mỉ trước khi giao đến tay khách hàng. Liên hệ ngay với đội ngũ chăm sóc khách hàng chuyên nghiệp của chúng tôi để sớm nhận được hỗ trợ kỹ thuật, ưu đãi về giá thành và dịch vụ tốt nhất cho sản phẩm nhé!
Thông số kỹ thuật dây nhảy quang single mode SM-LC-LC
| Connector Type |
LC UPC to LC UPC |
| Fiber Mode |
OS2 9/125μm |
| Insertion Loss |
≤0.3dB |
Min. Bend Radius
(Fiber Core) |
10mm |
| Attenuation at 1310 nm |
0.36 dB/km |
| Cable Jacket |
PVC (Riser/OFNR) |
| Operating Temperature |
-20~70°C |
| Fiber Grade |
G.657.A1 (Compatible with G.652.D) |
| Wavelength |
1310/1550nm |
| Return Loss |
≥50dB |
Min. Bend Radius
(Fiber Cable) |
10/5D (Dynamic/Static) |
| Attenuation at 1550 nm |
0.22 dB/km |
| Polarity |
A (Tx) to B (Rx) |
| Storage Temperature |
-40~80°C |
