ODF 96FO Hộp phối quang gắn tủ rack đủ phụ kiện vỏ thép sơn tĩnh điện
ODF 96FO Hộp phối quang gắn tủ rack trong nhà đủ phụ kiện vỏ thép sơn tĩnh điện chất lượng tốt
Hộp phối quang (ODF-Optical Distribution Frame). Là thiết bị gắn kết bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến các thiết bị đầu cuối khác nhau với mục đính đảm bảo tín hiệu ổn định

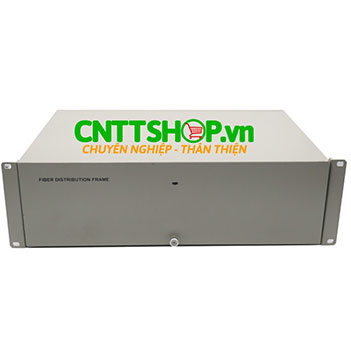

Hình ảnh: ODF 96FO Hộp phối quang gắn rack full
Hộp phối quang ODF đầy đủ phụ kiện bao gồm bên trong nó là: Khay hàn quang, Dây hàn quang pigtal, đầu nối quang Adaptor và ốc vít để gắn ODF vào tủ, tường...
Hộp phối quang chia thành nhiều loại theo mục đích sử dụng như hộp dung lượng nhỏ như 2FO, 4FO, 8FO thường được sử dụng trong nhà với vỏ bằng nhựa. ODF 12,24,48.... thường được làm bằng thép và và có thể hoạt động ngoài trời
Thông số kỹ thuật ODF 96FO Hộp phối quang gắn rack
| Đặc điểm ODF 96FO | Phụ kiện OFD 96FO |
| Chất liệu: thép sơn tĩnh điện | Chiều dài ống co nhiệt: Bảo vệ các mối hàn quang dài 60 x 1x2mm |
| Đầu kết nối: SC,LC,ST... | Adapter: ST, SC,LC, FC ... |
| Nhiệt độ: -25°C --> 75°C | Suy hao chèn: <= 0.2 dB |
| Độ ẩm tương đối: 90% | Suy hao phản hồi: UPC ≥50dB, APC ≥65Db |
| Cao*Rộng*Sâu: | Dây hàn quang: theo tùy chọn |
| Trọng lượng : | Ứng dụng: (FTTH), quang LAN/ WAN, CATV |
Các đặc điểm nổi bật của hộp phối quang ODF 96FO:
Nhiệt độ làm việc: Từ -25oC -> + 75oC
- Độ ẩm cho phép: Chịu được đến 90%
- Điện trở cách điện: 2 x 104 MΩ
- Độ kín khít Theo tiêu chuẩn IP65
- Giao tiếp quang: -Kiểu kết nối: SC, FC, ST, LC… - Suy hao đầu nối: < 0,2 dB/ đầu - Suy hao phản hồi: > 50dB. - Số lần đấu nối: > 300 lần.
- Khay cassette:
- Loại khay bằng nhựa ABS có thể lưu trữ tối đa 24 sợi quang và có thể xếp chồng lên nhau. - Chiều dài dự trữ của sợi quang ≥ 1,2m.
- Bán kính uốn cong sợi quang ≥ 35mm
- Lược đỡ mối nối: Lược đỡ mối nối được làm bằng nhựa dùng để gá các mối nối nhiệt bảo đảm các điểm nối an toàn khi xếp trên cassette.
:
Hình ảnh: Hộp phối quang ODF 96FO
Lược đỡ mối nối có thể gắn liền hoặc bắt dễ dàng vào các khay cassette. Mỗi lược đỡ được tối thiểu 6 mối nối.
Dây pigtail
Dây pigtail là sợi quang có một đầu nối
Suy hao xen: < 0,5dB/đầu
Suy hao phản xạ: ≥ 37 dB
Dải nhiệt độ hoạt động: -25oC đến +70oC.
Độ bền kéo: ≥ 100N.
Số lần đấu nối: ≥ 300 lần.
