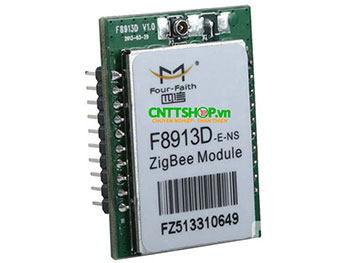

Module Four Faith F8913 Embedded ZigBee

Thiết bị thu phát Module Four Faith F8913 Embedded ZigBee hỗ trợ module UART, tiêu thụ năng lượng thấp, hỗ trợ mạng Point-to-Point, Point-to-Multipoint, Peer-to-Peer and Mesh network

✓ Mã sản phẩm: F8913

✓ Tình trạng: Còn Hàng

F8913 Datasheet

Four Faith F8913

Part Number	:
List Price	: $
Giá bán	:
Bảo hành	:
Made In	:
Stock	:

Thiết bị thu phát Module Four Faith F8913 truyền tải dữ liệu qua mạng Zigbee, năng lượng tiêu thụ thấp, có 5 kênh I/O, 3 đầu vào tương tự, 2 bộ đếm xung. F8913 có tiêu chuẩn công nghiệp hoạt động với môi trường khắc nghiệt. F8913 có kích thước nhỏ, trọng lượng nhẹ, hỗ trợ UART, SMT, DIP hole.

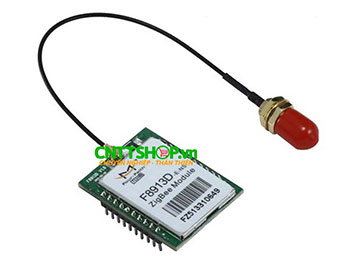

Thiết bị thu phát Module Four Faith F8913

F8913 tiêu thụ điện năng thấp, thời gian hoạt động dài, khoảng cách truyền 2KM, hỗ trợ chuyển tiếp đa cấp. Thiết bị được quản lý và cấu hình từ xa nên rất thuận tiện trong việc triển khai lắp đặt. Hỗ trợ tới 65.000 nút mạng tương thích nhiều loại giao thức và ứng dụng công nghiệp

Thông số kỹ thuật:

F8913 Model Sheet
Model	Content
F8913-N-MS	Without PA，SMT
F8913-E-MS	With PA，SMT
F8913-N-NS	Without PA，DIP
F8913-E-NS	With PA，DIP
ZigBee Specification
MCU	Industrial ZigBee Platform
Communication Protocol and Band	IEEE 802.15.4 ISM2.4~2.5GHz
Indoor/Urban Range	30m 90m(With PA)
Outdoor/RF Line-of-Sight Range	500m 2000m(With PA)
Transmit Power	2.82 mw (+4.5dBm) 100 mw (+20dBm) (With PA)
RF Data Rate	250Kbps
Receiver Sensitivity	-97dBm -103dBm (With PA)
Network Topologies	Point-to-Point, Point-to-Multipoint, Peer-to-Peer and Mesh
Channels	11 to 26
Max Serial Buffer Size	300 Bytes
Interface Type
UART	Data bits: 8 Stop bits: 1, 2 Checksum: none,odd,even Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Antenna connector	U.FL RF connector, impedance 50 ohm
Package	Support 2.0mm spacing stamp hole for SMT and 2.0mm spacing through-hole pins simultaneous
Power Input
Recommended Power	DC 3.3V/0.1A
Power Range	DC 2.0~3.6V
Power Consumption
F8913-N-MS	Coordinator - Idle Mode: 30.4～31.5mA@3.3VDC - RX Mode: 27.5～27.8mA@3.3VDC - TX Mode: 41.2～42.4mA@3.3VDC Router - Idle Mode: 28.2～28.4mA@3.3VDC - RX Mode: 27.5～27.8mA@3.3VDC - TX Mode: 28.9～29.1mA@3.3VDC - Timing wake up: 1.1～1.2uA@3.3VDC - Deep Sleep: 0.3～0.4 uA@3.3VDC - Idle Mode: 8.6～8.9mA@3.3VDC - RX Mode: 10.8～11.5mA@3.3VDC EndDevice - TX Mode: 14.4～15.2mA@3.3VDC - Timing wake up: 1.1～1.2uA@3.3VDC - Deep Sleep: 0.3～0.4 uA@3.3VDC
F8913-E-MS	Coordinator - Idle Mode: 28.3～28.4mA@3.3VDC - RX Mode: 32.4～33.2mA@3.3VDC - TX Mode: 28.8～29.1mA@3.3VDC Router - Idle Mode: 30.4～31.5mA@3.3VDC - RX Mode: 32.4～33.2mA@3.3VDC - TX Mode: 41.2～42.5mA@3.3VDC - Timing wake up: 1.2～1.3uA@3.3VDC - Deep Sleep: 0.4～0.5 uA@3.3VDC - Idle Mode: 9.0～9.6mA@3.3VDC - RX Mode: 13.1～14.3mA@3.3VDC EndDevice - TX Mode: 24.5～26.5mA@3.3VDC - Timing wake up: 1.2～1.3uA@3.3VDC - Deep Sleep: 0.4～0.5 uA@3.3VDC
F8913-N-NS	Coordinator - Idle Mode: 28.3～28.4mA@3.3VDC - RX Mode: 27.5～27.8mA@3.3VDC - TX Mode: 41.2～42.5mA@3.3VDC Router - Idle Mode: 28.2～28.4mA@3.3VDC - RX Mode: 27.5～27.8mA@3.3VDC - TX Mode: 28.9～29.1mA@3.3VDC - Timing wake up: 1.1～1.2uA@3.3VDC - Deep Sleep: 0.3～0.4 uA@3.3VDC - Idle Mode: 8.6～8.9mA@3.3VDC - RX Mode: 10.8～11.5mA@3.3VDC EndDevice - TX Mode: 14.4～15.2mA@3.3VDC - Timing wake up: 1.1～1.2uA@3.3VDC - Deep Sleep: 0.3～0.4 uA@3.3VDC
F8913-E-NS	Coordinator - Idle Mode: 28.3～28.4mA@3.3VDC - RX Mode: 27.5～27.8mA@3.3VDC - TX Mode: 28.8～29.1mA@3.3VDC Router - Idle Mode: 1.2～1.3uA@3.3VDC - RX Mode: 32.4～33.2mA@3.3VDC - TX Mode: 41.2～42.5mA@3.3VDC - Timing wake up: 1.2～1.3uA@3.3VDC - Deep Sleep: 0.4～0.5uA@3.3VDC - Idle Mode: 9.0～9.6mA@3.3VDC - RX Mode: 13.1～14.3mA@3.3VDC EndDevice - TX Mode: 24.5～26.5mA@3.3VDC - Timing wake up: 1.2～1.3uA@3.3VDC - Deep Sleep: 0.4～0.5uA@3.3VDC
Physical Characteristics
Dimensions	37.5 x 22.1 x 2.8 mm
Weight	Weight
Environmental Limits
Operating Temperature	-40~+85ºC (-104~+185 ºF)
Storage Temperature	-40~+125ºC (-104~+257ºF)
Operating Humidity	95% ( unfreezing)
