Module quang Cisco CXP-100G-SR10 100GBASE-SR10 CXP 10 lanes, 850-nm, MPO-24, 100m on OM3, 150m on OM4 Multi mode transceiver

Module quang Cisco CXP-100G-SR10 là module quang cho môi trường truyền dẫn Multi Mode với bước sóng là 850nm, khoảng cách truyền dẫn tối đa là 150m, sử dụng đầu kết nối MPO-24, Module quang CXP-100G-SR10 hỗ trợ thay thế nóng, điều đó có nghĩa là cho phép bạn thay thế, cắm module CXP-100G-SR10 vào Switch, Router của cisco mà không cần phải tắt hoặc khởi động lại thiết bị, mà thiết bị tự nhận và active để hoạt động luôn khi module CXP-100G-SR10 được cắm vào.

Vì CXP-100G-SR10 là module quang Multi Mode do vậy để đảm bảo CXP hoạt động được thì mọi thiết bị  phải đồng bộ, tức là cáp quang truyền dẫn, dây nhẩy, dây đuôi chuột (Pigtail) phải là Multi Mode.

Xem Datasheet Cisco CXP-100G-SR10

Cisco CXP-100G-SR10 được dùng để thiết kế mạng LAN với các khoảng cách truyền dẫn trong phạm vi 150m, ví dụ như: giữa các tầng trong một tòa nhà, giữa các tòa nhà. CXP-100G-SR10 cung cấp tốc độ truyền dẫn 100G quang do vậy chúng ta có thể sử dụng module CXP-100G-SR10 để làm uplink truyền dẫn dữ liệu tin cậy cho một phần vùng / một nhóm user (người sử dụng) với số lượng là 20 - 4000 users (điều này còn tùy thuộc vào yêu cầu truy xuất dữ liệu của các User).

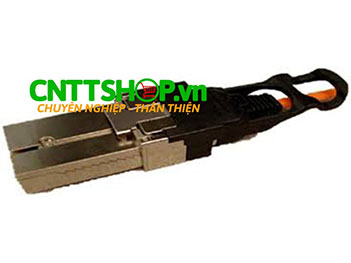

Hình ảnh: Module quang CXP Cisco CXP-100G-SR10

Thông số kỹ thuật:

Module quang Cisco CXP-100G-SR10 offer the following features and benefits.

• Support for 100 Gigabit Ethernet
• Hot-swappable input/output device that plugs into a Cisco CXP-module-based switch, router, or optical platform port
• Flexibility of interface choice
• Support for a "pay-as-you-grow" model
• Support for digital optical monitoring (DOM)
• CXP-100G-SR10 and CXP-100G-SR12 are both interoperable with any IEEE-compliant 100GBASE-SR10 form factors
• Support for the Cisco quality identification (ID) feature, which enables a Cisco platform to identify whether the module is certified and tested by Cisco
• Easy-to-use pull-release handle that is color coded for reach identification
• Capable of supporting 120Gb/s by utilizing all 12 optical lanes for high-density interconnect applications
• CXP-100G-SR10 supports breakout applications; each lane complies with 10GBASE-SR requirements and OTN rates up to 11.25Gb/s
• CXP-100G-SR10 and CXP-100G-SR12 both support breakout applications for 40GBASE-SR4
• Operating distance of maximum 100 meters over OM3 fibers or maximum 150 meters over OM4 fibers
• Power consumption of maximum 3.5W
• Operating case temperature of 0ºC to 70ºC
• MPO-24 optical receptacle

Optical Transmit and Receive Specifications:

Module quang CXP-100G-SR10 được sử dụng cho các thiết bị của Cisco:

• NCS 6000 Series Routers: NC6-10X100G-M-P, NC6-10X100G-L-P

• Cisco Nexus 5600 Series: N5696-M4C
