Module quang Cisco QSFP-100G-LR4-S 100GBASE-LR4, LC Duplex, 10km Single Mode transceiver

Module quang Cisco QSFP-100G-LR4-S là module quang cho môi trường truyền dẫn Single Mode với bước sóng là 1295, 1300, 1304, 1309nm, khoảng cách truyền dẫn tối đa là 10km, sử dụng đầu kết nối dupplex LC, Module quang QSFP-100G-LR4-S hỗ trợ thay thế nóng, điều đó có nghĩa là cho phép bạn thay thế, cắm module QSFP-100G-LR4-S vào Switch, Router của cisco mà không cần phải tắt thiết bị hoặc khởi động lại thiết bị, mà thiết bị tự nhận và active để hoạt động luôn khi module  được cắm vào.

Xem Datasheet Cisco QSFP-100G-LR4-S

Vì QSFP-100G-LR4-S là module quang Single Mode do vậy để đảm bảo QSFP hoạt động được thì mọi thứ phải đồng bộ, tức là cáp quang truyền dẫn, dây nhẩy, dây đuôi chuột (Pigtail) phải là Single Mode.

Cisco QSFP-100G-LR4-S được dùng để thiết kế mạng LAN với các khoảng cách truyền dẫn trong phạm vi 10km, ví dụ như: giữa các tầng trong một tòa nhà, giữa các tòa nhà. QSFP-100G-LR4-S cung cấp tốc độ truyền dẫn 100G quang do vậy chúng ta có thể sử dụng module  để làm uplink truyền dẫn dữ liệu tin cậy cho một phần vùng / một nhóm user (người sử dụng) với số lượng là 20 - 4000 users (điều này còn tùy thuộc vào yêu cầu truy xuất dữ liệu của các User).

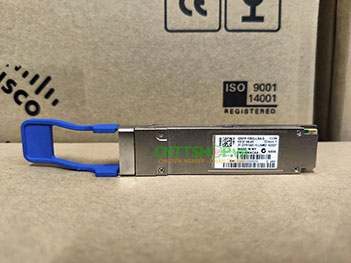

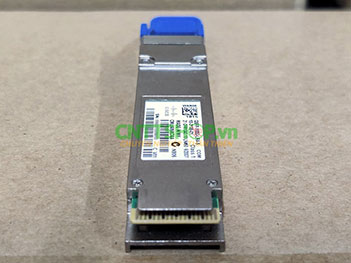

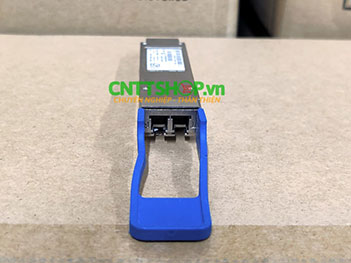

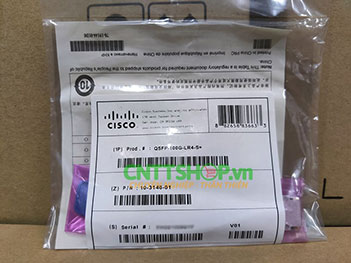

Hình ảnh: Module quang QSFP Cisco QSFP-100G-LR4-S

Module quang Cisco QSFP-100G-LR4-S offer the following features and benefits.

- Hot-swappable input/output device that plugs into a 100G Gigabit Ethernet Cisco QSFP port
- Interoperable with other IEEE-compliant 100GBASE interfaces where applicable
- Certified and tested on Cisco QSFP-100G ports for superior performance, quality, and reliability
- High-speed electrical interface compliant to IEEE 802.3bm

Standards:

- SFF-8665: QSFP+ 28 Gb/s 4X Pluggable Transceiver Solution (QSFP28) - Rev 1.8 May 10, 2013
- SFF-8636: Common Management Interface - DRAFT Rev 1.9 May 12, 2014
- 802.3™-2012 IEEE Standard for Ethernet - IEEE 802.3ba Amendment of IEEE Std 802.3-2012
- IEEE 802.3bm Amendment of IEEE Std 802.3-2012 (D3.1, 1st August 2014)
- GR-20-CORE: Generic Requirements for Optical Fiber and Optical Fiber Cable
- GR-326-CORE: Generic Requirements for Single-Mode Optical Connectors and Jumper Assemblies
- GR-468-CORE: Generic Requirements for Optoelectronic Devices Used in Telecommunications Equipment
- GR-1435-CORE: Generic Requirements for Multifiber Optical Connectors
- RoHS 6

Safety:

- Cable jacket of QSFP copper modules is UL E116441 Compliant
- QSFP copper cables are ELV compliant
