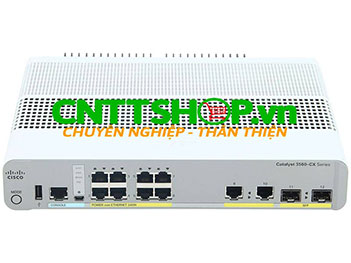

Switch Cisco WS-C3560CX-8PT-S Catalyst 8 Port PoE+ Data IP Base
Phân phối thiết bị mạng Switch Cisco WS-C3560CX-8PT-S Catalyst 3560-CX PD PSE 8 port GE PoE+, uplinks: 2 x 1G copper IP Base
- Danh mục sản phẩm Switch Cisco 3560 Series
- Scenario
- Switch Type
- Số Cổng
- Routing/Switching
- Downlink Ports
- Uplink Ports
- Management
-
Configurations
- Fanless
- Features
Switch Cisco WS-C3560CX-8PT-S
Cisco Part Number :WS-C3560CX-8PT-S, WS-C3560CX-8PT-S=
Bảo hành : 12 tháng
Made In : China
Thiết mạng Cisco 3560CX WS-C3560CX-8PT-S được thiết kế để phù hợp với lớp Aggregation / Distribution (Lớp trung gian, Lớp phân phối) hoặc lớp Core (Lớp lõi). Dòng Switch 3560X Series cho phép chúng ta nâng cấp đẩy đủ các tính năng Layer 2 với chi phí tiết kiệm hơn so với dòng 3560CX. Switch Cisco WS-C3560CX-8PT-S cung cấp 8 port GE PoE+, uplinks: 2 x 1G copper IP Base mở rông cho Module Uplink GE SFP hoặc 10GE SFP+ để kết nối đường quang Multimode hoặc Single Mode. WS-C3560CX-8PT-S sử dụng nguồn điện AC 220V.
Chúng ta có thể sử dụng Switch Cisco WS-C3560CX-8PT-S cho lớp Aggregation / Distribution trong thiết kế mạng với mô hình 3 lớp (Access - Distribution - Core). Ví dụ như trong thiết kế mạng LAN cho nhiều Tòa nhà, thì để giảm thiểu các đường cáp trunking uplink nối trực tiếp lên Core Switch từ các tầng của các tòa nhà, chúng ta có thể sử dụng WS-C3560CX-8PT-S tại mỗi tòa nhà làm Switch phân phối cung cấp Uplink đến cho các Switch Access.
Switch Cisco WS-C3560CX-8PT-S có thể được sử dụng làm Top Of Rack Switch trong thiết kế Datacenter hoặc trong thiết kế các trung tâm tích hơp dữ liệu, khi đó tại mỗi RACK của Datacenter chúng ta có thể lắp đặt 1 đến 2 Switch Cisco WS-C3560CX-8PT-S để cung cấp kết nối Gigabit đồng cho các máy chủ, thiết bị lưu trữ được lắp đặt trong mỗi RACK, còn đường Uplink chúng ta có thể sử dụng các Uplink quang GE hoặc 10GE được cấu hình LACP để đảm bảo tổng băng thông cho các Server hoạt động.
Thiết bị mạng cisco WS-C3560CX-8PT-S sử dụng công nghệ PoE+ 802.11at và 802.11af để cấp nguồn cho các thiết bị sử dụng công nghệ PoE như wifi, camera, IP phone... giúp giảm chi phí và nhân lực triển khai hệ thống.
Thông số kỹ thuật chi tiết của WS-C3560CX-8PT-S:
|
Description |
Specification |
|||||||
|
Performance |
Forwarding Bandwidth |
16 Gbps |
||||||
|
Switching Bandwidth (full-duplex capacity) |
32 Gbps (with 1 G uplinks) |
|||||||
|
Flash memory |
128 MB |
|||||||
|
Memory DRAM |
512 MB |
|||||||
|
Max VLANs |
1023 |
|||||||
|
VLAN IDs |
4000 |
|||||||
|
Maximum transmission unit (MTU) |
Up to 9000 bytes |
|||||||
|
Jumbo frames |
9198 bytes |
|||||||
|
Forwarding rate 64 Byte Packet Cisco Catalyst WS-C3560CX-8PT-S |
||||||||
|
WS-C3560CX-8PT-S |
14.9 mpps |
|||||||
|
See the release notes for the SDM Templates for 3560-CX and 2960-CX: http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst2960cx_3650cx/software/release/15-2_3_e/release_notes/rn-1523e-2960cx-3560cx.html |
||||||||
|
Connectors and cabling |
Cisco Catalyst 3560-CX and 2960-CX Ethernet Interfaces: - 10BASE-T ports: RJ-45 connectors, 2-pair Category 3, 4, or 5 unshielded twisted-pair (UTP) cabling - 100BASE-TX ports: RJ-45 connectors, 2-pair Category 5 UTP cabling - 1000BASE-T ports: RJ-45 connectors, 4-pair Category 5 UTP cabling - 1000BASE-T SFP-based ports: RJ-45 connectors, 4-pair Category 5 UTP cabling Cisco Catalyst 3560-CX and 2960-CX SFP and SFP+ interfaces: For information about supported SFP/SFP+ modules, refer to the Transceiver Compatibility matrix tables at http://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html |
|||||||
|
Power connectors |
- Customers can provide power to a switch by using the internal power supply. The connector is located at the back of the switch. The internal power supply is an autoranging unit - The internal power supply supports input voltages between 100 and 240VAC - Use the supplied AC power cord to connect the AC power connector to an AC power outlet Note: The Cisco Catalyst WS-C3560CX-8PT-S has an option for an external AC-DC or DC-DC power adapter if desired. |
|||||||
|
Indicators |
Per-port status: Link integrity, disabled, activity, speed, full-duplex System status: System, link status, link duplex, link speed |
|||||||
|
Dimensions |
Cisco Catalyst 3560-CX and 2960-CX |
Inches |
Centimeters |
|||||
|
WS-C3560CX-8PT-S |
1.75 x 10.6 x 7.0 |
4.44 x 26.9 x 17.7 |
||||||
|
Weight |
Cisco Catalyst 3560-CX |
Pounds |
Kilograms |
|||||
|
WS-C3560CX-8PT-S |
3.5 |
1.58 |
||||||
|
Environmental ranges |
|
Cisco Catalyst 3560-CX |
|
|||||
|
Operating* temperature up to 5000 ft (1524 m) |
-5°C to +45°C** |
+23°F to +113°F |
||||||
|
Operating* temperature up to 10,000 ft (3048 m) |
-5°C to +45°C |
+23°F to +113°F |
||||||
|
Storage temperature up to 15,000 ft (4572 m) |
-25°C to +70°C |
-13°F to +158°F |
||||||
|
Operating altitude |
Up to 3048 m |
Up to 10,000 ft |
||||||
|
Storage altitude |
Up to 4000 m |
Up to 15,000 ft |
||||||
|
Operating relative humidity |
5% to 95% noncondensing |
|||||||
|
Storage relative humidity |
5% to 95% noncondensing |
|||||||
|
* Minimum ambient temperature for cold start is 0°C (+32°F) ** 10G SKUs have a maximum operating temperature of 40°C. For WS-C3560CX-8XPD-S, the max operating temperature will be 35°C when installed inverted and under fully loaded conditions (max. POE and 10G SFP+ transceivers installed) |
||||||||
|
Mean time between failure (MTBF) |
Cisco Catalyst 3560-CX |
MTBF |
||||||
|
WS-C3560CX-8PT-S |
737,740 |
|||||||
Các module quang dưới đây có thể sử dụng cho Switch WS-C3560CX-8PT-S:
Các module quang Cisco cho WS-C3560CX-8PT-S:
Module quang cisco GLC-BX-D: Module quang Cisco GLC-BX-D 1000BASE-BX, SMF, 1490TX 1310RX, Single LC
Module quang cisco GLC-BX-U: Module quang Cisco GLC-BX-D 1000BASE-BX, SMF, 1310TX 1490RX, Single LC
Module quang cisco GLC-LH-SM: Module quang Cisco GLC-LH-SM 1000BASE-LX/LH, MMF/SMF, 1310 nm, 10km, Dual LC
Module quang cisco GLC-SX-MMD: Module quang Cisco GLC-SX-MMD 1000BASE-SX, MMF, DOM, 850 nm, 550m, Dual LC
Module quang cisco GLC-EX-SMD: Module quang Cisco GLC-EX-SMD 1000BASE-EX, SMF, DOM, 1310 nm, 40km, Dual LC
Module quang cisco GLC-ZX-SMD: Module quang Cisco GLC-ZX-MMD 1000BASE-ZX, SMF, DOM, 1550 nm, 80km, Dual LC
Module quang cisco GLC-ZX-SM : Module quang Cisco GLC-ZX-SM 1000BASE-ZX, SMF, 1550 nm, 80km, Dual LC
Module quang cisco GLC-LH-SM: Module quang Cisco GLC-LH-SM 1000BASE-LX/LH, MMF/SMF, 1310 nm, 10km, Dual LC
Module quang cisco GLC-SX-MM: Module quang Cisco GLC-SX-MM 1000BASE-SX, MMF, 850 nm, 550m, Dual LC
Các module quang OEM cho WS-C3560CX-8PT-S
Module quang cisco GLC-SX-MM-Cl: Module quang OEM Cisco GLC-SX-MM 1000BASE-SX, MMF, 850 nm, 550m, Dual LC
Module quang cisco GLC-LH-SM-CL: Module quang OEM Cisco GLC-LH-SM 1000BASE-LX/LH, MMF/SMF, 1310 nm, 10km, Dual LC
Module quang cisco GLC-SX-MMD-CL: Module quang OEM Cisco GLC-SX-MMD 1000BASE-SX, MMF, DOM, 850 nm, 550m, Dual LC
Module quang cisco GLC-LH-SMD-CL: Module quang OEM Cisco GLC-LH-SMD 1000BASE-LX/LH, MMF/SMF DOM, 1310 nm, 10km, Dual LC
Module quang cisco GLC-ZX-SM-CL : Module quang OEM Cisco GLC-ZX-SM 1000BASE-ZX, SMF, 1550 nm, 80km, Dual LC
Module quang cisco GLC-ZX-SMD-CL: Module quang OEM Cisco GLC-ZX-MMD 1000BASE-ZX, SMF, DOM, 1550 nm, 80km, Dual LC
Module quang cisco GLC-BX-D-CL: Module quang OEM Cisco GLC-BX-D 1000BASE-BX, SMF, 1490TX 1310RX, Single LC
Module quang cisco GLC-BX-U-CL: Module quang OEM Cisco GLC-BX-D 1000BASE-BX, SMF, 1310TX 1490RX, Single LC
Module quang cisco GLC-EX-SMD-CL: Module quang OEM Cisco GLC-EX-SMD 1000BASE-EX, SMF, DOM, 1310 nm, 40km, Dual LC
Các License được sử dụng để nâng cấp cho WS-C3560CX-8PT-S:
|
L-C3560CX-RTU= |
Cisco Catalyst 3560-CX IP Base to IP Services RTU electronic license |
|
C3560CX-RTU= |
Cisco Catalyst 3560-CX IP Base to IP Services RTU paper license |
