1. Tổng quan về sản phẩm DS-C9124V-24PIVK9
DS-C9124V-24PIVK9 là thiết bị chuyển mạch SAN có độ tin cậy cao với giao thức Fibre Channel của Cisco. Thiết bị được kích hoạt toàn bộ 24 cổng kết nối, tốc độ chuyển giao dữ liệu lên đến 64Gbps, đảm bảo kết nối với độ trễ cực thấp. Tổng băng thông lên đến 1.5Tpbs (Full duplex), thiết bị phù hợp cho các môi trường mạng lưu trữ hiệu năng cao như Data Center, dịch vụ Cloud, ảo hoá...

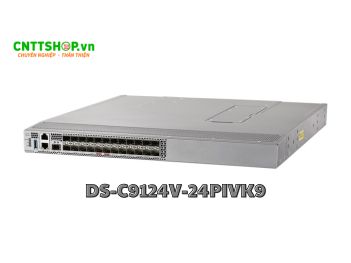

Thiết kế 24 cổng FC trên thiết bị SAN Switch DS-C9124V-24PIVK9
2. Điểm nổi bật của DS-C9124V-24PIVK9
- Hỗ trợ đa dạng tốc độ: DS-C9124V-24PIVK9 có thiết kế kết nối cổng linh hoạt, có thể kết nối đồng thời các thiết bị 8Gbps, 16Gbps, 32Gbps và 64Gbps. Thiết bị linh hoạt, tương thích với nhiều loại thiết bị lưu trữ khác nhau, từ các ổ đĩa cứng truyền thống đến các thiết bị SSD tốc độ cao.
- Chuyển đổi giao thức đơn giản: Thiết bị hỗ trợ nhiều giao thức Fibre Channel, quá trình chuyển đổi giữa các giao thức diễn ra mượt mà, không gây gián đoạn đến hoạt động của hệ thống.
- Hoạt động ổn định và khả năng dự phòng cao: Thiết kế phần cứng và phần mềm đảm bảo hoạt động liên tục 24/7, giảm thiểu thời gian gián đoạn. Các cơ chế dự phòng như nguồn điện, quạt làm mát giúp hệ thống hoạt động ổn định ngay cả khi sự cố xảy ra.
- Mạng lưu trữ an toàn: Các tính năng bảo mật mạnh mẽ như xác thực, mã hoá dữ liệu, kiểm soát truy cập giúp bảo vệ dữ liệu khỏi các mối đe dọa từ bên ngoài.
- Quản lý dễ dàng: Giao diện quản lý trực quan, quen thuộc với câu lệnh CLI, Cisco DCNM/NDFC, giúp đơn giản hóa quá trình cấu hình và quản lý hệ thống.
3. Tính năng đặc trưng của thiết bị
3.1. DIRL - Giải pháp tối ưu hệ thống mạng lưu trữ
DIRL (Dynamic Ingress Rate Limiting) là công nghệ tiên tiến giúp thu hẹp khoảng cách hiệu suất giữa các hệ thống lưu trữ All-Flash NVMe và các máy chủ ứng dụng có hiệu suất thấp hơn. Với tính năng ngăn chặn tắc nghẽn, DIRL cho phép máy chủ ứng dụng có tốc độ nhanh và chậm kết nối cùng nhau trong một Fabric SAN mà không ảnh hưởng đến hiệu suất của nhau, từ đó tối ưu hoá khả năng sử dụng hiệu quả hoạt động của hệ thống lưu trữ.
Với tính năng này, DS-C9124V-24PIVK9 có thể khai thác tối đa hiệu suất của các hệ thống lưu trữ NVMe All-Flash. Đặc biệt, DIRL không phụ thuộc vào các thiết bị đầu cuối, nghĩa là nó hoạt động mà không cần thay đổi phần cứng của các máy chủ hoặc thiết bị lưu trữ.
3.2. Hỗ trợ giao thức NVMe/FC đơn giản
Switch DS-C9124V-24PIVK9 có khả năng chuyển đổi tự động từ Fibre Channel truyền thống sang Fibre Channel NVMe (NVMe/FC) mà không yêu cầu cấu hình phức tạp hay thay đổi phần cứng trong mạng SAN.
Khi hệ thống lưu trữ hoặc ứng dụng yêu cầu tốc độ cao hơn và có khả năng sử dụng NVMe, Switch sẽ tự động hỗ trợ giao thức NVMe/FC, giúp đơn giản hóa quá trình chuyển đổi và tối ưu hoá hiệu suất của hệ thống lưu trữ mà không gây gián đoạn hay yêu cầu thời gian cấu hình phức tạp.
3.3. Báo cáo và quản lý lưu lượng mạng
SAN Analytics được tích hợp trực tiếp trong thiết bị Switch Cisco DS-C9124V-24PIVK9, cung cấp khả năng giám sát toàn diện lưu lượng dữ liệu trong mạng SAN. Tính năng này cho phép phân tích và theo dõi lưu lượng I/O giữa các máy chủ và hệ thống lưu trữ, giúp thu thập thông tin chi tiết về hiệu suất mạng và tối ưu hoá hoạt động của toàn bộ hệ thống lưu trữ.
SAN Analytics sử dụng các Port ASICs thế hệ mới để kiểm tra và phân tích dữ liệu ngay tại các cổng của Switch khi chúng đi vào hoặc ra khỏi thiết bị. Quá trình này diễn ra mà không làm ảnh hưởng đến hiệu suất của Switch hay các tính năng khác, giúp duy trì hoạt động ổn định và liền mạch của hệ thống mạng SAN.
3.4. Đo lường và thu thập dữ liệu từ xa (Telemetry)
Telemetry cho phép hệ thống kiểm tra và phân tích các tiêu đề của các giao thức lưu trữ như Fibre Channel, SCSI và NVMe trực tiếp trên Switch mà không cần phải sử dụng các thiết bị ngoại vi, giúp đơn giản hóa quá trình giám sát và thu thập dữ liệu trong mạng SAN. Như vậy, không chỉ giảm thiểu chi phí cho doanh nghiệp mà còn cải thiện tính hiệu quả trong việc thu thập thông tin.
Các chỉ số và dữ liệu thu thập từ các tiêu đề giao thức sẽ chỉ được phân tích ngay trên Switch, giúp tăng tốc độ xử lý và giảm độ trễ so với các phương pháp giám sát truyền thống. Thêm vào đó, dữ liệu này có thể được xuất qua một cổng SFP+ 1Gbps chuyên dụng, giúp quản trị viên dễ dàng theo dõi chi tiết về hiệu suất hệ thống và tích hợp với các công cụ giám sát bên ngoài để tối ưu hoá hạ tầng lưu trữ SAN.
Tính năng này mang lại khả năng giám sát linh hoạt và chủ động, giúp doanh nghiệp nhanh chóng phát hiện và khắc phục sự cố, đồng thời đảm bảo hiệu suất tối ưu cho hệ thống lưu trữ.
4. Thông số kỹ thuật sản phẩm
|
DS-C9124V-24PIVK9 Datasheet
|
|
Product compatibility
|
Cisco MDS 9000 Family
|
|
Software compatibility
|
Cisco MDS 9000 NX-OS Release 9.3(1) or later
|
|
Protocols
|
- Fibre Channel standards
- FC-PI-6 (INCITS 512-2015)
- FC-PI-7 (INCITS 543-2019)
- FC-FS-4 (INCITS 488-2016)
- FC-FS-5 (INCITS 545-2019)
(Full list available upon request)
|
|
Fibre Channel ports
|
- Fixed-switch form factor with 24 SFP+ ports base
|
|
Security
|
- VSAN fabric isolation
- Intelligent packet inspection
- Hardware zoning by ACLs
- FC-SP authentication (switch-to-switch and host-to-switch)
- Role-Based Access Control (RBAC)
- Secure protocols: SSHv2, SNMPv3 (AES)
- Cisco TrustSec® payload encryption
- Secure Boot and anti-counterfeit technology
|
|
Performance
|
- Port speeds: 8-, 16-, 32-, and 64-Gbps autosensing
- Aggregate bandwidth: 1.5-Tbps full duplex
- Buffer credits: Up to 24,000 for a group of 24 ports (max 16,000 per port)
- Port groups: 1 group of 24 ports
- Port channels: Up to 24 load-balanced physical links
|
|
Diagnostics
|
- POST diagnostics
- Online Health Management System (OHMS)
- Fibre Channel tools (traceroute, ping, debug)
- Cisco Fabric Analyzer
- Syslog
- Port-level statistics
|
|
Serviceability
|
- Configuration file management
- Call Home
- Port beaconing
- System LEDs
- SNMP traps
|
|
Reliability and availability
|
- Cisco In-Service Software Upgrade (ISSU)
- Hot-swappable components (power supplies, fan trays, optics)
- Stateful process restart
- Fabric-based multipathing
- Per-VSAN fabric services
|
|
Network management
|
- Management through CLI, SNMPv3, and NX-API
- Access via out-of-band Ethernet and RS-232 serial ports
- USB power-on auto-provision port
- SMI-S compatibility
|
|
Programming interfaces
|
- Scriptable CLI
- Cisco DCNM/NDFC APIs
- NX-API
- Embedded Python interpreter
|
|
Physical dimensions (H x W x D)
|
1RU (1.72 x 17.299 x 18 in.) excluding PSU and fan-tray handles; Weight: 18.73 lb. (8.5 kg)
|
|
Power
|
- 80 Plus Platinum certified PSUs
- Options: 500W AC (exhaust or intake airflow); 1200W AC/HVAC/HVDC (bidirectional airflow)
- Input: 100–305V (AC/DC); Frequency: 50–60 Hz
- Max power consumption: 146W (24 ports with optics)
- Airflow: Back-to-front or front-to-back
|
|
Temperature range
|
- Operating: 32–104°F (0–40°C)
- Storage: –40–158°F (–40–70°C)
- Relative humidity: 10–90% (operating), 10–95% (storage)
- Altitude: –197 to 6500 ft (–60 to 2000m)
|
|
Approvals and compliance
|
- Safety: CE, UL 60950, IEC 60950
- EMC: FCC Part 15 Class A, EN 55022 Class A, CISPR 22 Class A
- RoHS compliance
|
|
Fabric services
|
- Name server
- Registered State Change Notification (RSCN)
- Fabric Configuration Server (FCS)
- In-order delivery
|
|
Advanced functions
|
- VSAN
- IVR
- NPV
- Port Channel with multipath load balancing
- Flow- and zone-based QoS
|
|
Supported Cisco optics and distances
|
For detailed information, refer to Cisco MDS 9000 Family pluggable transceivers documentation.
|
