Hướng dẫn cấu hình Switch công nghiệp Scodeno
Trong bài viết này, mình sẽ hướng dẫn các bạn cấu hình chi tiết Switch công nghiệp của hãng Scodeno.
Đấu nối nguồn

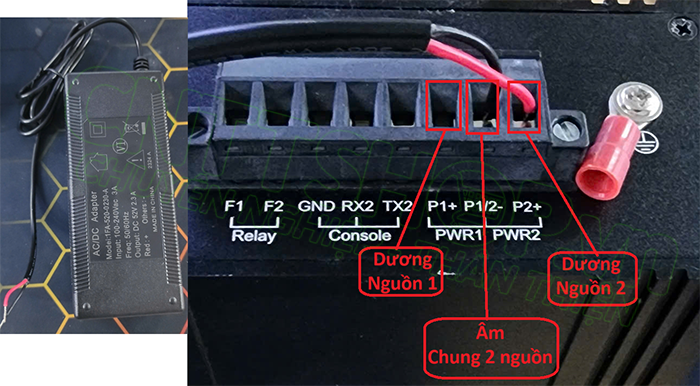

- Các switch Scodeno có thể sử dụng bộ nguồn Adapter như ảnh bên dưới, hoặc lấy nguồn DC từ các tủ DC. Miễn sao dải điện áp từ DC12V-58V (Non-POE), DC48V-58V (POE).
- Các Switch thường có 2 nguồn, chân ÂM sẽ sử dụng chung như ảnh bên dưới.
Truy cập vào Switch
Tất cả các switch Managed của Scodeno sẽ có thông tin mặc định là:
- Default IP: 192.168.1.168.
- Default User: admin/admin.
Kết nối dây mạng từ cổng bất kỳ trên switch đến máy tính, đặt IP cùng dải 192.168.1.0/24, và truy cập vào địa chỉ http://192.168.1.168 . Đăng nhập vào switch bằng tài khoản mặc định admin/admin.
Cấu hình cơ bản
Cấu hình HostName

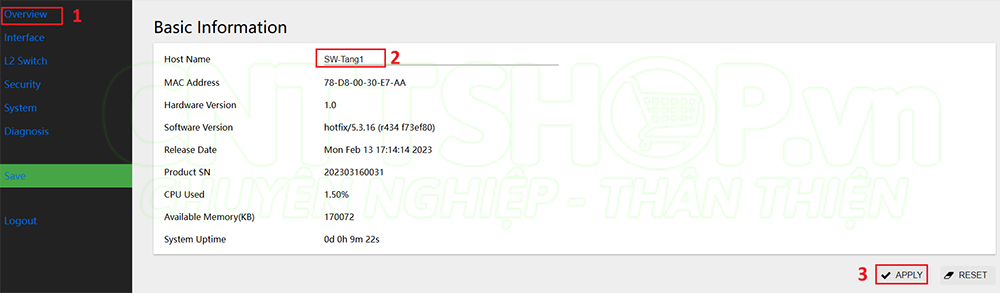

Truy cập vào menu Overview, nhập Host Name và nhấn APPLY.
Cấu hình Users

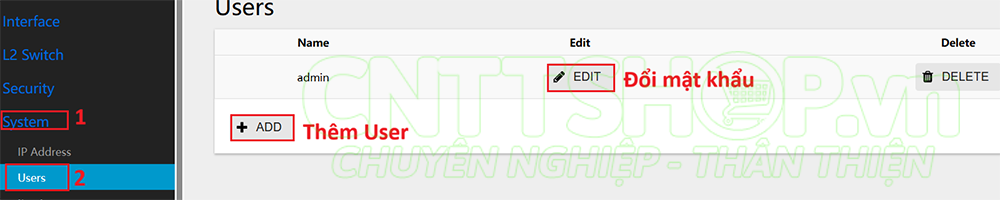

Truy cập vào menu System > Users, Chọn ADD để tạo User mới hoặc EDIT để đổi PASSWORD của tài khoản.

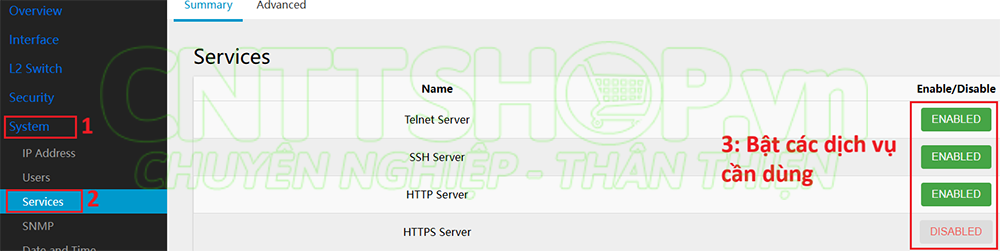

Cấu hình TELNET, SSH, HTTP, HTTPS

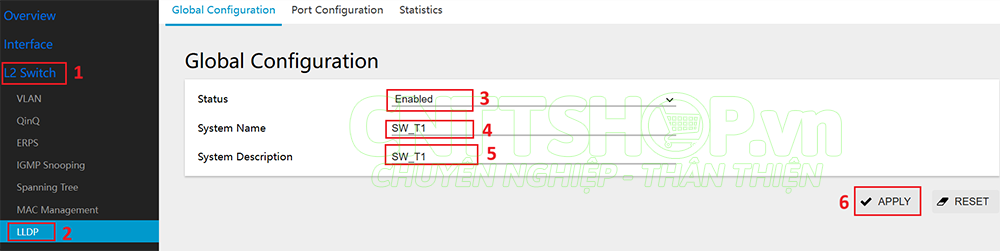

Cấu hình LLDP

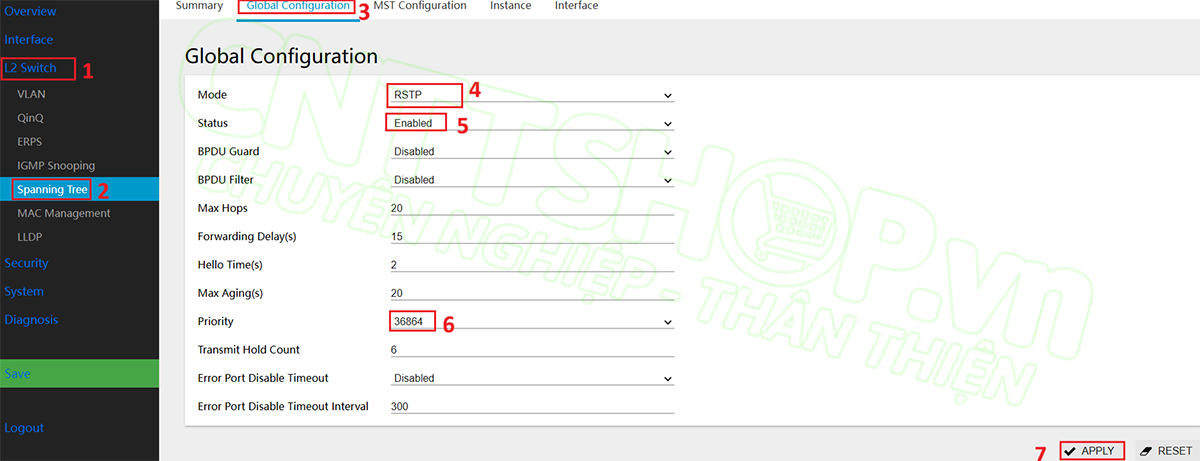

Cấu hình Spanning Tree
- Mode: chọn RSTP.
- Status: chọn Enabled.
- Priority: 36864 (chọn priority cao hơn default để switch không là root).
Nhấn Apply.

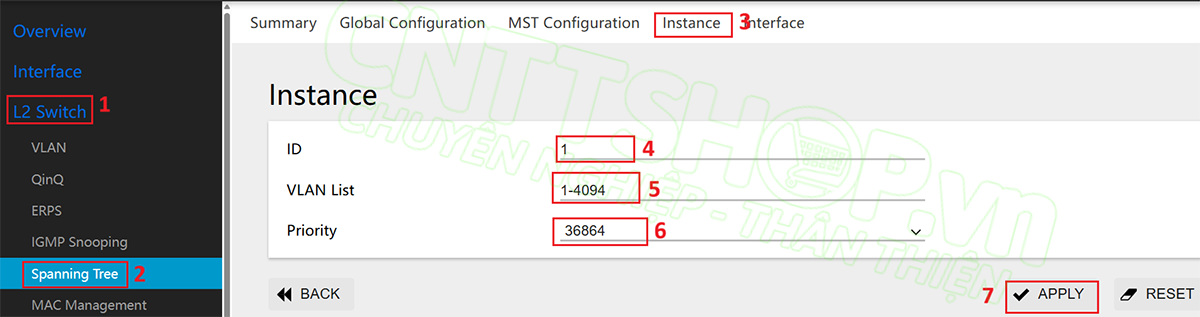

Chuyển sang tab Instance, nhấn ADD, và nhập thông số như ảnh bên dưới.
Cấu hình IP Quản trị
Truy cập vào menu L2 Switch > VLAN, nhấn ADD.
- ID: Nhập ID của VLAN quản trị.
- Tagged Members: tích vào các cổng trunk (cổng kết nối giữa các switch, hoặc switch - Firewall/router).
- Untagged Members: tích vào các cổng sẽ access VLAN quản trị. Khi đổi IP sang VLAN khác thì nên access ít nhất 1 cổng vào VLAN quản trị này để truy cập lại bằng IP mới (nếu mạng chưa thông). Sau khi thông mạng thì bỏ cổng access này sau.

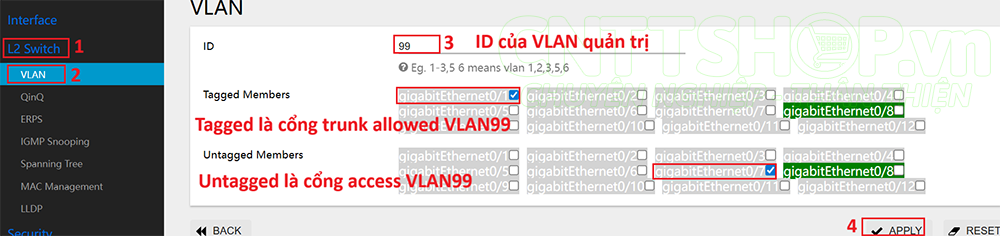

Ví dụ: như ảnh bên dưới thì VLAN quản trị là VLAN99, cổng g0/1 đang nối lên Switch Core (trunk), cổng g0/7 Access VLAN99, sau khi cấu hình xong IP thì máy tính sẽ cắm vào cổng g0/7 để truy cập vào IP mới.

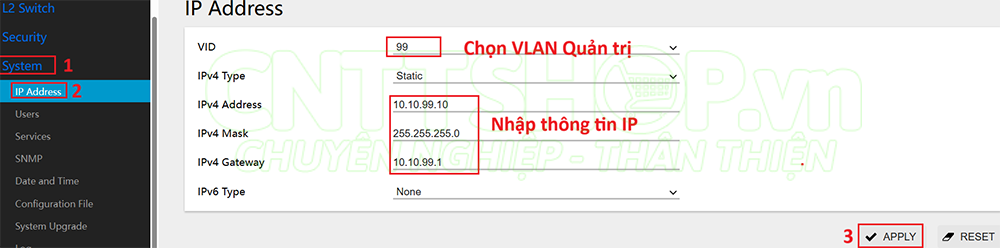

Truy cập vào menu System > IP Address, Chọn VLAN quản trị và nhập thông số IP, nhấn APPLY.
Sau khi nhấn APPLY thì chúng ta sẽ mất kết nối đến IP cũ. Lúc này các bạn cần cắm máy tính sang cổng access VLAN quản trị (trong VD trên là cổng g0/7), sau đó truy cập vào IP mới. Sau khi thông toàn bộ mạng thì có thể bỏ Access cổng g0/7 vào VLAN quản trị.
Cấu hình VLAN
Truy cập vào menu L2 Switch > VLAN, nhấn ADD.
+ ID: Nhập ID của VLAN cần tạo.
+ Tagged Members: tích vào các cổng trunk (cổng kết nối giữa các switch, hoặc switch - Firewall/router).
+ Untagged Members: tích vào các cổng sẽ access VLAN này.

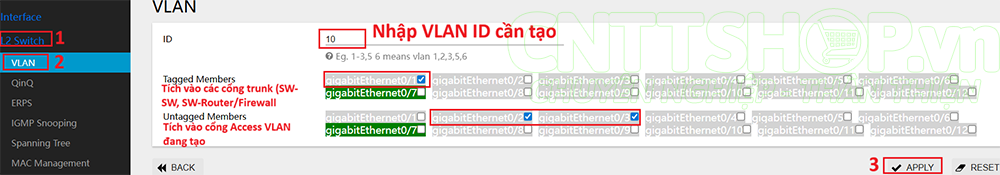

Ví dụ: như ảnh bên dưới VLAN là 10, cổng g0/1 đang nối lên Switch Core (trunk) nên sẽ tích vào phần Tagged Members, cổng g0/2 và g0/3 Access 10 nên sẽ tích vào phần Untagged Members.
Tương tự lặp lại với các VLAN khác.
Cấu hình Port Channel

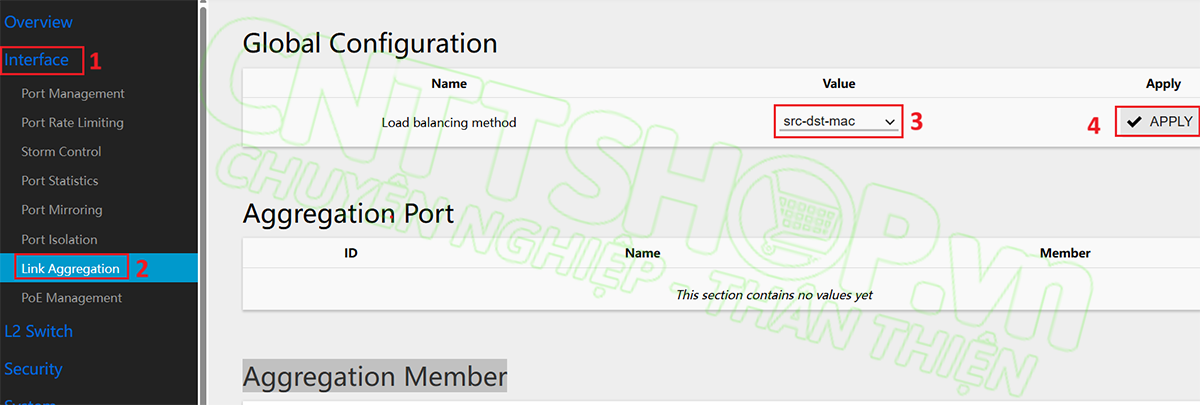

Truy cập vào menu Interface > Link Aggregation. Trong mục Global Configuration, chọn phương thức cân bằng tải và nhấn APPLY.

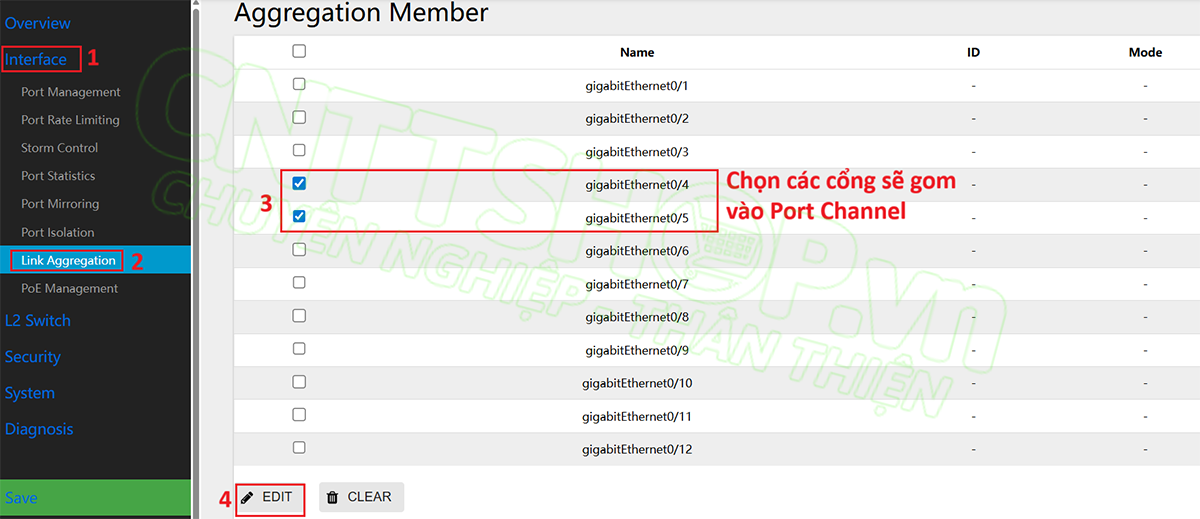

Trong mục Aggregation Member, tích chọn vào các cổng sẽ cấu hình vào Port Channel và nhấn EDIT.

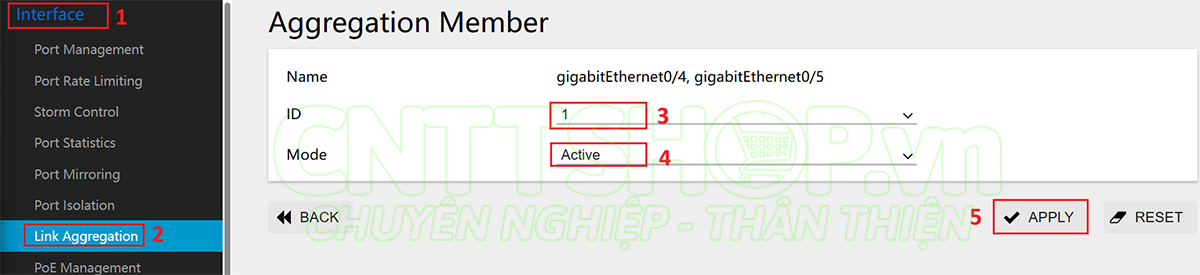

- ID: chọn LACP ID (Từ 1 đến 12).
- Mode: chọn mode là Active hoặc Passive (LACP), hoặc Manual cho mode ON.
- Nhấn APPLY.
Lưu cấu hình

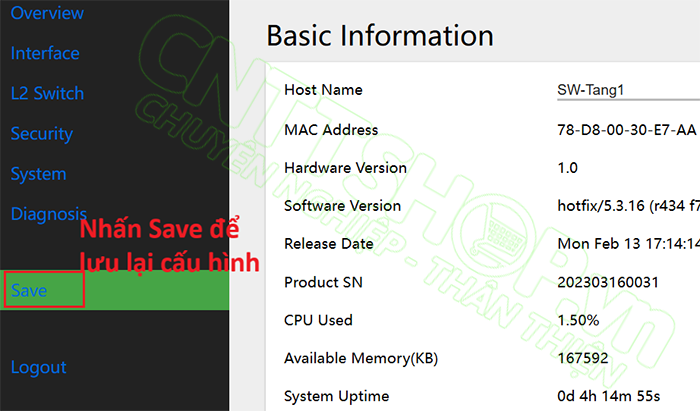

Sau khi cấu hình xong, trong thanh menu bên trái,chọn Save để lưu lại cấu hình.
Kiểm tra
Kiểm tra Module quang

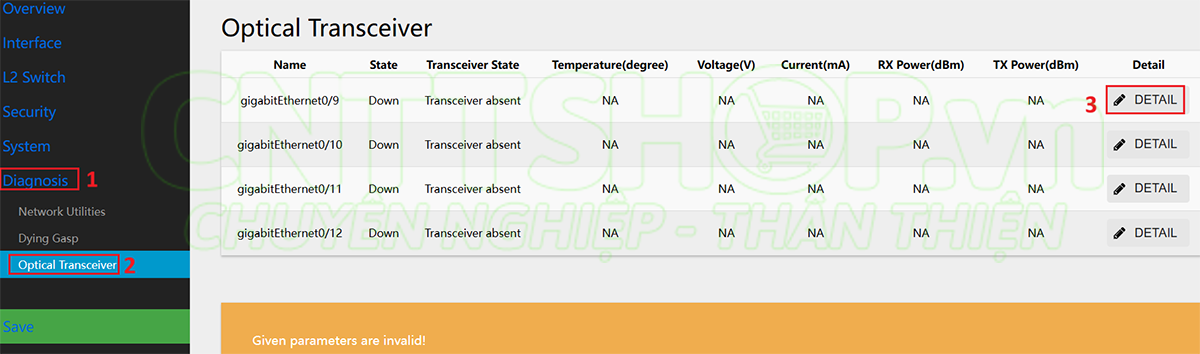

Truy cập vào menu Diagnosis > Optical Transceiver. Nhấn DETAIL nếu muốn xem chi tiết.
Backup, Resstore hoặc Reset mặc định

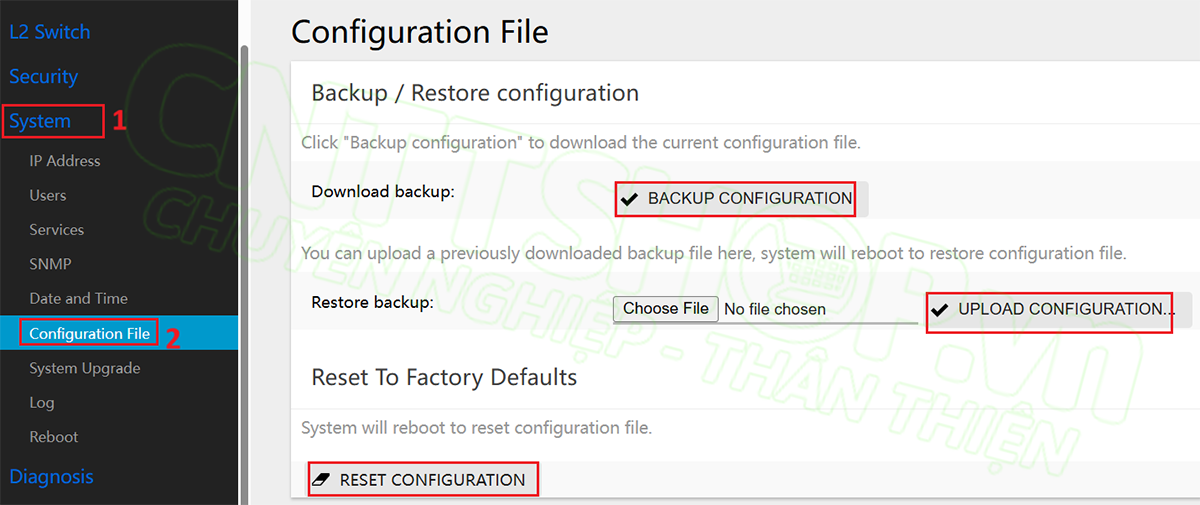

Truy cập vào menu System > Configuration File:
- Chọn BACKUP CONFIGURATION để tải bản backup cấu hình về máy.
- Chọn UPLOAD CONFIGURATION để tải lên và khôi phục bản backup đã lưu.
- Chọn RESET CONFIGURATION để reset về mặc định.
