Hướng dẫn cấu hình cơ bản Allied Telesis Switch



1. Cấu hình thiết bị

Thiết bị chuyển mạch Allied Telesis hỗ trợ cấu hình qua giao diện web browser và dòng lệnh. Tuy nhiên để cấu hình qua giao diện web browser thì cần phải có địa chỉ IP để truy cập (đặt địa chỉ IP qua dòng lệnh - baud rate là 9600 hoặc nối thiết bị vào hệ thống có DHCP server để nhận IP, sau đấy dùng phần mềm dò quét IP). Tài khoản/mật khẩu mặc định để cấu hình tương ứng là manager/friend.

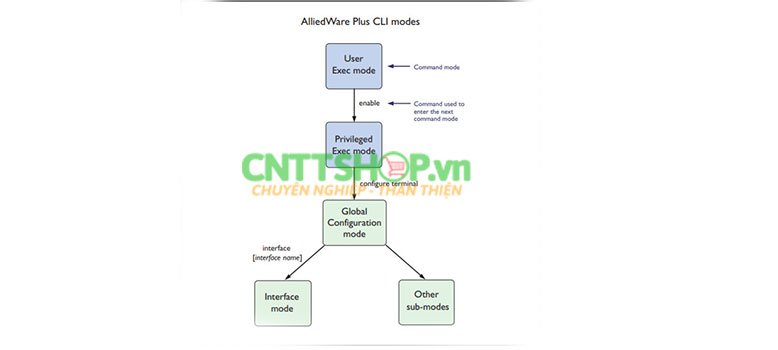

Về cơ bản Allied Telesis Switch cũng bao gồm các mode giống như trên các dòng thiết bị của Cisco, bao gồm: User EXEC mode, Privileged EXEC mode, Global configuration mode và Sub-configuration mode.

2. Cấu hình hostname, password enable, banner motd, user

awplus>enable

awplus#conf

awplus#configure t

awplus#configure terminal

awplus(config)#hostname awplus-CNTTSHOP

awplus-CNTTSHOP(config)#

awplus-CNTTSHOP(config)#enable password cnttshop@123

awplus-CNTTSHOP(config)#banner motd -----------------------------------------------------------------

awplus-CNTTSHOP(config)#banner motd Ban dang truy cap vao access switch cua CNTTSHOP

awplus-CNTTSHOP(config)#banner motd -----------------------------------------------------------------

awplus-CNTTSHOP(config)#exit

awplus-CNTTSHOP#exit



Logoff



-----------------------------------------------------------------

Ban dang truy cap vao access switch cua CNTTSHOP

-----------------------------------------------------------------

awplus-CNTTSHOP login: manager

Password:

AlliedWare Plus (TM) 5.4.7 12/03/20 12:00:00

awplus-CNTTSHOP>


          Tạo hoặc sửa tài khoản:

username "vid" privilege "privilege (0-15)" password "password"

VD:

awplus-CNTTSHOP(config)# username manager privilege 15 password friend



3. Cấu hình VLAN:

3.1. Tạo VLAN:

          Đầu tiên bạn cần vào cơ sở dữ liệu của nó để cấu hình:

awplus-CNTTSHOP(config)#vlan database

Tạo VLAN theo cú pháp:

vlan "vid" [name "vlan-name"] [state "enable|disable"]

hoặc có thể tạo nhiều VLAN:

vlan "vid-range" [state "enable|disable"]

Trong đó:

name, state là tùy chọn, có thể cấu hình sau ở mode interface vlan (mặc định trạng thái vlan sau khi tạo là enable)

VD:

awplus-CNTTSHOP(config-vlan)# vlan 2 name Users state enable

awplus-CNTTSHOP(config-vlan)#vlan 2-4 state enable

3.2. Xóa VLAN

          Bạn xóa theo cú pháp sau:

no vlan "vid|vid-range"

VD:

awplus-CNTTSHOP(config-vlan)#no vlan 2

awplus-CNTTSHOP(config-vlan)#no vlan 2-4

4. Cấu hình Interfaces

4.1. Cấu hình cổng mạng

          Bạn vào cấu hình cổng mạng theo cú pháp sau:

interface port "port number|port range"

hoặc:

interface vlan "vid"

VD:

awplus-CNTTSHOP(config)#interface port1.0.1

awplus-CNTTSHOP(config)#interface port 1.0.1-port1.0.10

awplus-CNTTSHOP(config)#interface vlan 3

          Cấu hình trunk, access cho cổng:

switchport mode access/trunk

switchport trunk allowed vlan add "vid"

4.2. Đặt IP

          Đặt IP cho interface (port, VLAN) theo cú pháp:

ip address "ip-addr/prefix-length" [secondary] [label "label"]

hoặc:

ip address dhcp

VD:

awplus-CNTTSHOP(config)#interface vlan3

awplus-CNTTSHOP(config-if)#ip address 10.10.10.50/24

awplus-CNTTSHOP(config-if)#ip address 10.10.11.50/24 secondary

awplus-CNTTSHOP(config-if)#ip address dhcp

5. Cấu hình định tuyến tĩnh

          Cú pháp (để xóa thì thêm no ở trước):

ip route "subnet&mask" "gateway-ip|interface" ["distance"]

hoặc ip route "subnet/mask" "gateway-ip|interface" ["distance"]

VD:

awplus-CNTTSHOP(config)#ip route 192.168.3.0 255.255.255.0 10.10.0.2 128

awplus-CNTTSHOP(config)#ip route 192.168.3.0/24 10.10.0.2 128

awplus-CNTTSHOP(config)#no ip route 192.168.3.0 255.255.255.0 10.10.0.2 128

Trong bài này CNTTShop chỉ hướng dẫn các lệnh cấu hình cơ bản trên các dòng Allied Telesis Switch, còn các lệnh khác bạn tham khảo từ guide của hãng nhé.



Lê Văn Tuấn

Là chuyên gia trong lĩnh vực Network System, Security, Server.. Có kinh nghiệm nhiều năm tư vấn giải pháp mạng, triển khai các giải pháp CNTT và phân phối thiết bị mạng Switch, Wifi, Router, Máy chủ Server, Lưu trữ Storage, Tường lửa Firewall, Video Conferencing, Module quang, Load Balancing. Hiện tại tôi là Founder và Managing Director công ty TNHH Công Nghệ Việt Thái Dương (CNTTShop.vn).

Bình luận bài viết!

Có 9 bình luận:
D
Vu Dat
A ơi em đã cấu hình IP trên các interface VLAN rồi nhưng ko routing đc giữa các VLAN, a giúp em với ạ
2 tháng
C
CNTTShopAdmin

Bạn đang cấu hình trên switch nào. Switch cần hỗ trợ Routing, và IP cần là gateway của từng VLAN để thực hiện định tuyến cho các client anh nhé.

n
a nam
Muốn routing các vlan của switch telesis ping thấy nhau thì dùng lệnh gì ạ, trên cisco thì ip routing, còn trên telesis e chưa biết làm ạ
11 tháng
C
CNTTShopAdmin

Trên Allied Telesis thì mặc định đã enable Routing, bạn chỉ cần cấu hình IP trên các Interface VLAN là được.

H
Trần Văn Hiếu
Cho mình hỏi, hiện switch core bên mình là allied telesis AT-x930-28GSTX, switch biên là alcaltel 6350, không biết vì sao mà khi trunk port để nối hai con sswitch với nhau thì tín hiệu đi ra ở các port của switch alcaltel bị chập chờn, trong khi dẫn access hay nối gián tiếp qua các switch biên cùng hãng allie telesis thì tín hiệu bình thường? Nhờ admin trợ giúp mình với!
1 năm
C
CNTTShopAdmin

Phần kết nối chập chờn trên đường trunk thì có nhiều nguyên nhân, có thể do cả kết nối vật lý như đầu bấm mạng, dây mạng, hoặc do cấu hình về các tính năng chống loop chưa được tối ưu. Bạn cần kiểm tra cụ thể xem nguyên nhân từ đâu, bắt đầu từ việc thay thế bằng các dây mạng sử dụng đầu bấm mạng CAT6.

s
Phan sơn
Mình muốn hỏi công suất cấp nguồn poe, cách bật tắt poe và điều chỉnh nguồn cấp poe cho port
2 năm
C
CNTTShopAdmin

Allied Telesis cấp nguồn PoE dựa theo class của các thiết bị, bạn có thể show power-inline trên switch để xem nguồn PoE cấp xuống và class của thiết bị. Bạn có thể tham khảo 1 số câu lệnh cấu hình cho PoE

awplus(config)#interface port1.0.1
awplus(config-if)#no power-inline enable //tắt PoE trên cổng 1.0.1, gõ power-inline enable nếu cần bật lên
awplus(config-if)#power-inline priority high //đặt mức ưu tiên cao cho cổng, nếu công suất PoE không đủ cấp cho toàn bộ thiết bị thì sẽ ưu tiên cho các cổng này
awplus(config-if)#power-inline max 12000 //đặt mức PoE tối đa có thể cấp xuống (mW) trong ví dụ là 12W.
