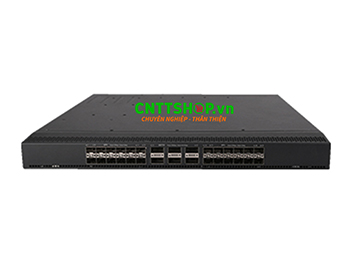

Switch H3C LS-6890-30HF S6890-30HF
Switch H3C LS-6890-30HF là thiết bị chuyển mạch Layer 3 được thiết kế tối ưu cho trung tâm dữ liệu thông minh, sẵn sàng đáp ứng triển khai các dịch vụ Cloud. Nó cung câp 24 cổng 1/10G SFP+, 6 cổng QSFP28 tốc độ 100G (tương thích với tốc độ 40G QSFP+), 2 khe cắm Module nguồn, 4 khe cắm module quạt, 1 cổng console và 1 cổng USB.
Cùng với thiết kế linh hoạt các cổng kết nối tốc độ cao, Switch H3C LS-6890-30HF còn có cấu hình khá mạnh với bộ vi xử lý CPU 2 Core tốc độ 1GHz, Flash 1G, SDRAM 8G đem đến khả năng chuyển mạch lên tới 1.68Tbps và khả năng chuyển tiếp gói tin là 720Mpps. Đặc biệt bộ chuyển mạch này có bộ nhớ đệm (Buffer) hàng đầu trong nghành lên tới 4GbE, giúp giải quyết được lưu lượng lớn truy cập bùng nổ trong các doanh nghiệp, trung tâm dữ liệu ..vv
Các tính năng nổi bật
Thiết bị chuyển mạch S6890-30HF có bộ các tính năng phong phú phù hợp với trung tâm dữ liệu, cũng như cải tiến các tính năng Layer2/ Layer3 cho các doanh nghiệp.
Kết nối mạng DRNI
Cho phép liên kết của nhiều bộ chuyển mạch tổng hợp thành một để thực hiện sao lưu liên kết cấp thiết bị. DRNI có thể áp dụng cho các máy chủ được kết nối kép với một cặp thiết bị truy cập để dự phòng. DRNI đơn giản hóa cấu trúc liên kết mạng và cấu hình cây bao trùm bằng cách ảo hóa hai thiết bị vật lý thành một thiết bị logic.
Các tính năng định hướng DC
VXLAN (Mạng LAN mở rộng ảo) — VXLAN sử dụng phương pháp đóng gói MAC-in-UDP trong đó gói Lớp 2 ban đầu được thêm tiêu đề VXLAN, sau đó được đặt trong gói UDP-IP. Với sự trợ giúp của đóng gói MAC-in-UDP, VXLAN tạo đường hầm cho mạng Lớp 2 qua mạng Lớp 3, mang lại hai lợi ích chính: khả năng mở rộng cao hơn của phân đoạn Lớp 2 và sử dụng tốt hơn các đường dẫn mạng có sẵn.
MP-BGP EVPN (Multiprotocol Border Gateway Protocol Ethernet Virtual Private Network) sử dụng giao thức BGP dựa trên tiêu chuẩn làm mặt phẳng điều khiển cho các mạng lớp phủ VXLAN, cung cấp khả năng phát hiện ngang hàng tự động VTEP dựa trên BGP và phân phối thông tin về khả năng tiếp cận máy chủ cuối. MP-BGP EVPN mang lại nhiều lợi ích, chẳng hạn như loại bỏ tình trạng tràn lưu lượng, giảm yêu cầu lưới đầy đủ giữa các VTEP thông qua việc giới thiệu BGP RR, đạt được chia sẻ tải từ đầu đến cuối dựa trên luồng tối ưu, v.v.
Khả năng dịch vụ IPv4/IPv6 hiệu năng cao
Dòng bộ chuyển mạch H3C S6890 đi kèm với nền tảng ngăn xếp kép IPv4/IPv6 cung cấp các giải pháp IPv4/IPv6 tinh vi bằng cách hỗ trợ nhiều đường hầm, giao thức định tuyến IPv4/IPv6 Lớp 3, đa tuyến và định tuyến dựa trên chính sách.
Chính sách kiểm soát an ninh vượt trội
- Dòng chuyển mạch H3C S6890 hỗ trợ xác thực AAA, RADIUS và tài khoản người dùng, IP, MAC, VLAN, nhận dạng người dùng dựa trên cổng của liên kết động và tĩnh; Làm việc với nền tảng H3C iMC, nó có thể tiến hành quản lý thời gian thực, chẩn đoán tức thì và trấn áp các hành vi mạng bất hợp pháp.
- Dòng chuyển mạch H3C S6890 hỗ trợ logic điều khiển ACL nâng cao, cung cấp một số lượng lớn ACL vào và ra cũng như chỉ định ACL dựa trên VLAN. Điều này đơn giản hóa cấu hình người dùng trong khi tiết kiệm tài nguyên ACL.
Tính năng bảo vệ
Switch H3C LS-6890-30HF cung cấp nhiều biện pháp bảo vệ đáng tin cậy ở cả cấp độ thiết bị và liên kết. Với tính năng bảo vệ quá dòng, quá áp và quá nhiệt, tất cả các kiểu máy đều có mô-đun nguồn có thể thay thế dự phòng, cho phép cấu hình linh hoạt các mô-đun nguồn AC hoặc DC dựa trên nhu cầu thực tế. Toàn bộ công tắc hỗ trợ phát hiện lỗi và báo động cho nguồn điện và quạt, cho phép thay đổi tốc độ quạt để phù hợp với nhiệt độ môi trường khác nhau.
Khả năng quản lý tuyệt vời
Dòng chuyển mạch H3C S6890 cung cấp các giao diện quản lý phong phú, bao gồm cổng bảng điều khiển, cổng quản lý ngoài băng tần và cổng USB. Các giao thức quản lý như SNMPv1/v2/v3 được hỗ trợ ngoài Bảng điều khiển quản lý iMC. Quản trị viên mạng có thể kích hoạt điều khiển thông qua CLI, giao diện người dùng Web và TELNET, mang lại sự linh hoạt tối đa trong việc truy cập và quản lý thiết bị. Quản trị viên cũng có thể chọn mã hóa SSH2.0 và SSL để bảo vệ các phiên quản lý.
Thông số kỹ thuật
| Datasheet LS-6890-30HF |
| Hardware Specification |
| Dimensions (W × D × H) |
440x460x43.6 mm (1U) |
| Weight |
<10kg |
| Console port |
1 |
Ethernet port for
management |
2 |
| USB port |
1 |
| 1/10G SFP+ port |
24 |
| QSFP28 port |
6 |
| CPU |
1GHz@2Core |
| Flash/SDRAM |
1G/8G |
| Buffer |
4G Byte |
| Latency |
＜1μs |
| Switching capacity |
1.68Tbps |
| Throughput |
720Mpps |
| MTBF(day) |
62.7 |
| MTTR(hour) |
1 |
| Power modules |
2 |
| Fan modules |
4 |
|
Power consumption
(Static)
|
Single AC 117W Single DC 112W
Dual AC 122W Dual DC 117W
|
| Maximum heat consumption (BTU/hour) |
Single AC 880 Single DC 850
Dual AC 887 Dual DC 856
|
| Input Voltage |
AC:
Rated voltage: 100 VAC to 240 VAC @ 50 or 60 Hz
Max voltage: 90 VAC to 264 VAC @ 47 to 63 Hz
DC:
Rated voltage: –48 VDC to –60 VDC
Max voltage: –40 VDC to –72 VDC
|
| Operating temperature |
0°C to 45°C (32°F to 113°F) |
| Operating relative humidity |
10% to 90% |
| Software Specification |
| Device Virtualization |
IRF |
| Network Virtualization |
BGP-EVPN, VxLAN |
| VxLAN |
L2 VxLAN gateway
L3 VxLAN gateway
Distributed VxLAN gateway
Centralized VxLAN gateway
EVPN VxLAN
manual configured VxLAN
IPv4 VxLAN tunnel
|
| Programmability |
Openflow1.3
Netconf
Ansible
Python//TCL/Restful API to realize DevOps automated operation and maintenance
|
| Traffic analysis |
Sflow |
| VLAN |
Port-based VLANs
VLAN mapping
L2PT
MVRP(Multiple VLAN Registration Protocol)
|
| MAC address |
Dynamic learning and aging of mac address entries
Dynamic,static and blackhole entries
|
| IPv4 routing |
RIP(Routing Information Protocol) v1/2
OSPF (Open Shortest Path First) v1/v2
ISIS(Intermediate System to Intermediate system)
BGP (Border Gateway Protocol)
Routing policy
VRRP
PBR
|
| IPv6 routing |
RIPng
OSPFv3
IPv6 ISIS
BGP4+
Routing policy
VRRP
PBR
|
| MPLS/VPLS |
Support L3 MPLS VPN
Support MCE
Support MPLS OAM
Support P/PE function
Support LDP protocol
|
| Multicast |
IGMP snooping
MLD snooping
IPv4 and IPv6 multicast VLAN
IPv4 and IPv6 PIM snooping
IGMP and MLD
PIM and IPv6 PIM
MSDP
|
| Reliability |
LACP
STP/RSTP/MSTP protocol, PVST compatible
STP Root Guard and BPDU Guard
RRPP and ERPS
Ethernet OAM
Smartlink
DLDP
BFD for OSPF/OSPFv3, BGP/BGP4, IS-IS/IS-ISv6, PIM/IPM for IPv6 and Static route
VRRP and VRRPE
|
| Telemetry |
ERSPAN
Packet capture
|
| QOS |
Weighted Random Early Detection (WRED) and tail drop
Flexible queue scheduling algorithms based on port and queue, including strict priority (SP), Weighted Deficit Round Robin (WDRR), Weighted Fair Queuing (WFQ), SP + WDRR, and SP + WFQ.
Traffic shaping
Packet filtering at L2 (Layer 2) through L4 (Layer 4); flow classification based on source MAC address, destination MAC address, source IP (IPv4/IPv6) address, destination IP (IPv4/IPv6) address, port, protocol, and VLAN to apply qos policy,including mirroring,redirection,priority remark etc.
Committed access rate (CAR)
Account by packet and byte
COPP
|
| Configuration and maintenance |
Console telnet and SSH terminals
SNMPv1/v2/v3
ZTP
System log
File upload and download via FTP/TFTP
BootRom update and remote update
NQA
ping,tracert
NTP
|
| Security and management |
Hierarchical management and password protection of users
Authentication methods,including AAA,RADIUS and HWTACACS
Support DDos, ARP attack and ICMP attack function
SSH 2.0
HTTPS
SSL
PKI
Boot ROM access control (password recovery)
RMON
|
| EMC |
FCC Part 15 Subpart B CLASS A
ICES-003 CLASS A
VCCI CLASS A
CISPR 32 CLASS A
EN 55032 CLASS A
AS/NZS CISPR32 CLASS A
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
ETSI EN 300 386
GB/T 9254
YD/T 993
|
| IEEE Standard |
802.3x/802.3ad/802.3AH/802.1P/802.1Q/802.1X/802.1D/802.1w/802.1s/802.1AG
802.1x/802.1Qbb/802.1az/802.1Qaz
|
| Safety |
UL 60950-1
CAN/CSA C22.2 No 60950-1
IEC 60950-1
EN 60950-1
AS/NZS 60950-1
FDA 21 CFR Subchapter J
GB 4943.1
|
| Performance and scalability |
| Virtualization |
IRF2.0 stack (2)
M-LAG device number (2)
|
| ACL |
max number of ingress ACLs (40k)
max number of ingress Car (8k)
max number of ingress Counter (8k)
max number of egress ACLs (20k)
max number of egress Counter (4k)
|
| Forwarding table |
Jumbo frame length(byte) (12288)
Mirroring group (15)
PBR policy (1000)
PBR node (256)
max number of MACs per switch (750k)
max number of ARP entries IPv4 (350k)
max ND table size for IPv6 (48k)
max number of unicast routes IPv4 (250k)
max number of unicast routes IPv6 (64k)
IPv4 l2 multicast group (2000)
IPv4 l3 multicast group (2000)
IPv4 multicast routing (16k)
IPv6 l2 multicast group (1000)
IPv6 l3 multicast group (1000)
IPv6 multicast routing (8k)
LAGG group (1024)
LAGG member per group (64)
ECMP group (max 2047)
ECMP member per group (2-128)
VRF (4095)
|
| Interface |
Loopback interface number (1K)
L3 sub interface number (4094)
SVI interface number (4094)
VxLAN AC number (16K)
VxLAN VSI number (16K)
VxLAN tunnel number (4K)
VSI interface number (8K)
Description
IPv4 tunnel number (127)
IPv6 tunnel number (127)
VLAN number (4094)
RIB (1M)
MSTP instance (64)
PVST instance (128)
PVST logical port number (1000)
VRRP VRID (16)
VRRP group (256)
NQA group (32)
static mac-address (20k)
static multicast mac-address (256)
static ARP (8k)
static ND (1k)
static IPv4 routing table (250k)
static IPv6 routing table (128k)
|
