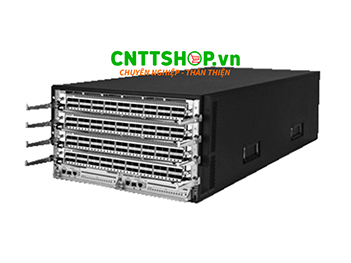

Switch H3C LS-12504G-AF S12504G-AF
Switch H3C LS-12504G-AF là thiết bị chuyển mạch thiết kế theo dạng Chassis hỗ trợ 2 Card MPU Slots và 4 Card LPU Slots, đây là nền tảng chuyển mạch thông minh áp dụng các thuật toán AI mới nhất của H3C kết hợp với GPU hiệu năng cao khả năng tính toán dấu chấm động là 100T+, lý tưởng làm bộ chuyển mạch dữ liệu trung tâm cốt lõi.
Switch Core LS-12504G-AF sử dụng MPU LSXM1SUP04T2 có GPU processor Quad Core 2.2GHz, SDRAM 16GB, MPU Flash 8GB mang tới khả năng xử lý chuyển mạch ấn tượng: Switching capacity (57.6T/387Tbps), Throughput (21600Mpps) cao hơn rất nhiều so với các bộ chuyển mạch truyền thống.
Các đăch trưng của Switch H3C LS-12504G-AF
Kiến trúc chuyển mạch đa mặt phẳng CLOS+ nâng cao
- Kiến trúc đa mặt phẳng CLOS+, thiết kế không có mặt phẳng giữa, cung cấp khả năng nâng cấp băng thông liên tục, cải thiện băng thông hệ thống và khả năng phát triển, đồng thời có thể mở rộng dung lượng của toàn bộ máy một cách trơn tru.
- Hỗ trợ giao diện 48 cổng 10G, 36 cổng 40GE/ 100GE và có thể đáp ứng các yêu cầu ứng dụng hiện tại và tương lai của các trung tâm dữ liệu.
- Tách các mặt phẳng điều khiển và dữ liệu, Chuyển tiếp và điều khiển được tách biệt và các khe kết cấu hỗ trợ dự phòng 5+1 hoặc 4+2.
- Quạt và nguồn điện được thiết kế có dự phòng.
AI-Inside thúc đẩy các mạng thông minh
- Bộ chuyển mạch sê-ri S12500G-AF hỗ trợ mô-đun điện toán AI hiệu suất cao Seerblade, cung cấp một nền tảng điện toán thông minh được tích hợp sâu với mạng và có CPU, GPU hiệu suất cao và dung lượng lưu trữ lớn, để đáp ứng việc triển khai AI + Big nhẹ Ứng dụng dữ liệu cho doanh nghiệp vừa và nhỏ.
- Thông qua sức mạnh tính toán mạnh mẽ do GPU hiệu suất cao và kết nối mạng tốc độ cao mang lại, nó có thể đạt được sức mạnh tính toán dấu chấm động 123TFlops, cao hơn một triệu lần so với bộ xử lý truyền thống.
- Thuật toán thông minh dành riêng cho mạng do các đơn vị hàng đầu cùng đưa ra để cải thiện mức độ tiêu chuẩn hiệu suất và quản lý mạng thông minh.
Giải pháp IPv6 toàn diện
Sê-ri S12500G-AF hỗ trợ đầy đủ bộ giao thức IPv6, hỗ trợ định tuyến tĩnh IPv6, RIPng, OSPFv3, IS-ISv6, BGP4+ và các giao thức định tuyến IPv6 khác, đồng thời hỗ trợ công nghệ chuyển đổi richIPv4 sang IPv6, bao gồm: đường hầm thủ công IPv6, đường hầm 6to4, đường hầm ISATAP, Đường hầm GRE, đường hầm cấu hình tự động tương thích với IPv4 và các công nghệ đường hầm khác, đảm bảo quá trình chuyển đổi suôn sẻ từ IPv4 sang IPv6.
Khả năng ảo hóa toàn diện
- IRF2 (Thế hệ thứ hai của Khung đàn hồi thông minh)
- Bộ chuyển mạch sê-ri S12500G-AF hỗ trợ công nghệ IRF2, ảo hóa tối đa 4 thiết bị cao cấp thành một thiết bị logic, có lợi thế mạnh mẽ về độ tin cậy, phân phối và dễ quản lý.
- Độ tin cậy: Thông qua công nghệ sao lưu nóng đã được cấp bằng sáng chế, sao lưu dự phòng tất cả thông tin trên mặt phẳng điều khiển và mặt phẳng dữ liệu cũng như chuyển tiếp dữ liệu không bị gián đoạn được thực hiện trong toàn bộ kiến trúc ảo, giúp tăng cường đáng kể độ tin cậy và hiệu suất cao của kiến trúc ảo, đồng thời loại bỏ một điểm duy nhất tránh được thất bại và tránh được gián đoạn kinh doanh.
- Phân phối: Thông qua công nghệ tổng hợp liên kết thiết bị chéo phân tán, chia sẻ tải và sao lưu lẫn nhau của nhiều liên kết lên được thực hiện, do đó cải thiện khả năng dự phòng của toàn bộ kiến trúc mạng và sử dụng tài nguyên liên kết.
- Dễ quản lý: Toàn bộ kiến trúc linh hoạt chia sẻ một quản lý IP, giúp đơn giản hóa việc quản lý thiết bị mạng, đơn giản hóa quản lý cấu trúc liên kết mạng, cải thiện hiệu quả hoạt động và giảm chi phí bảo trì.
- MDC (Multitenant Devices Context)
- Bộ chuyển mạch sê-ri S12500G-AF có thể đạt được khả năng ảo hóa 1:N thông qua công nghệ MDC, nghĩa là một bộ chuyển mạch vật lý được ảo hóa thành N bộ chuyển mạch logic và tối đa 16 bộ chuyển mạch logic có thể được ảo hóa để đáp ứng nhu cầu của nhiều khách hàng chia sẻ bộ chuyển mạch lõi; Các cổng của một bảng được chia thành các MDC khác nhau, có thể tận dụng tối đa khả năng của công tắc lõi và giảm chi phí đầu tư của người dùng. Việc sử dụng công nghệ MDC thực hiện việc cách ly an toàn các dịch vụ.
Các tính năng cho trung tâm dữ liệu điện toán đám mây
- Bộ chuyển mạch dòng S12500G-AF hỗ trợ công nghệ VXLAN (Virtual eXtensible LAN). VXLAN là công nghệ VPN lớp 2 dựa trên mạng IP và áp dụng đóng gói "MAC in UDP". VXLAN có thể cung cấp kết nối lớp 2 cho các trang web vật lý phân tán dựa trên các nhà cung cấp dịch vụ hiện có hoặc mạng IP doanh nghiệp và có thể cung cấp sự cô lập kinh doanh cho những người thuê khác nhau.
- Bộ chuyển mạch sê-ri S12500G-AF hỗ trợ EVPN (Mạng riêng ảo Ethernet). EVPN là công nghệ VPN lớp 2. Mặt phẳng điều khiển sử dụng MP-BGP để quảng cáo thông tin định tuyến EVPN và mặt phẳng dữ liệu hỗ trợ việc sử dụng tính năng đóng gói VXLAN để chuyển tiếp các gói.
- Các thiết bị chuyển mạch sê-ri S12500G-AF hỗ trợ công nghệ kết nối Lớp 2 quy mô lớn, có thể thực hiện kết nối Lớp 2 quy mô lớn thông qua EVPN+VXLAN và nhận ra kết nối giữa nhiều trang web trong trung tâm dữ liệu.
- Bộ chuyển mạch sê-ri S12500G-AF hỗ trợ công nghệ FCoE (FC qua Ethernet); Công nghệ FCoE chủ yếu được sử dụng để giải quyết vấn đề không đồng nhất của mạng LAN trung tâm dữ liệu điện toán đám mây và mạng lưu trữ FC. Nó có thể được thực hiện thông qua việc triển khai công nghệ FCoE và CEE. Việc tích hợp kiến trúc mạng đầu cuối và mạng đầu cuối của trung tâm dữ liệu giải quyết các vấn đề kỹ thuật về tách dữ liệu, tính toán và lưu trữ, do đó giảm đáng kể chi phí mua sắm và mở rộng dung lượng của trung tâm dữ liệu.
- Bộ chuyển mạch sê-ri S12500G-AF hỗ trợ các mục nhập ARP/ND, MAC và ACL dung lượng lớn, có thể thích ứng với các yêu cầu kết nối mạng phẳng của các mạng trung tâm dữ liệu lớn.
Thiết kế sáng tạo
- Thiết kế phần cứng sáng tạo được áp dụng để cung cấp cho hệ thống khả năng điều khiển mạnh mẽ và đảm bảo độ tin cậy cao 50ms thông qua công cụ điều khiển độc lập, công cụ phát hiện và công cụ bảo trì.
- Công cụ điều khiển phân tán, tất cả các bảng kinh doanh đều cung cấp hệ thống xử lý điều khiển mạnh mẽ, dễ dàng xử lý các thông báo giao thức và thông báo điều khiển khác nhau, đồng thời hỗ trợ kiểm soát tốt các thông báo giao thức, cung cấp cho hệ thống khả năng hoàn chỉnh để chống lại các cuộc tấn công thông báo giao thức.
- Công cụ phát hiện phân tán, tất cả các bảng dịch vụ có thể thực hiện BFD phân tán, OAM và phát hiện lỗi nhanh khác, đồng thời thực hiện liên kết với giao thức mặt phẳng điều khiển, hỗ trợ chuyển đổi bảo vệ nhanh và hội tụ nhanh, có thể đạt được khả năng phát hiện lỗi mili giây.
- Công cụ bảo trì phân tán, hệ thống CPU thông minh hỗ trợ quản lý năng lượng thông minh và có thể hỗ trợ bật và tắt nguồn tuần tự của các bo mạch đơn (giảm tác động điện do bật nguồn đồng thời của các bo mạch đơn, cải thiện tuổi thọ thiết bị, giảm bức xạ điện từ và giảm mức tiêu thụ điện năng của hệ thống).
Tính năng dự phòng HA cấp DC
- FFDR cung cấp các chức năng BFD và OAM để thực hiện chuyển đổi dự phòng và hội tụ nhanh. Sau đây liệt kê các tính năng HA cấp DC:
- BFD cho VRRP/BGP/IS-IS/RIP/OSPF/RSVP/định tuyến tĩnh
- NSR/GR cho OSFP/BGP/IS-IS/RSVP
- Tách các mặt phẳng điều khiển và dữ liệu thông qua công cụ điều khiển độc lập và mô-đun kết cấu chuyển mạch.
- Dự phòng 1+1 cho động cơ điều khiển
- Dự phòng N+1 cho các switch fabric modules
- Dự phòng 1+1 cho khay quạt
- Dự phòng N+M cho các mô-đun nguồn
HA dựa trên kiến trúc DRNI
Bộ chuyển mạch S12500G-AF hỗ trợ công nghệ DRNI (Kết nối mạng đàn hồi phân tán), thực hiện tổng hợp liên kết giữa các thiết bị bằng cách ảo hóa hai thiết bị vật lý thành một thiết bị ở cấp độ chuyển tiếp, giữ cho mặt phẳng điều khiển độc lập với nhau và thực hiện truy cập hoạt động kép của thiết bị. Cung cấp khả năng bảo vệ dự phòng cấp thiết bị và chia sẻ tải lưu lượng, đồng thời nâng cao độ tin cậy của hệ thống.
Bảo vệ an ninh đa cấp
- Bộ chuyển mạch sê-ri S12500G-AF sử dụng các chính sách QoS để lọc và giới hạn lưu lượng từ mặt phẳng dữ liệu sang mặt phẳng điều khiển. Trong một cuộc tấn công DoS, switch có thể xác định và bảo vệ các gói quan trọng và loại bỏ các gói tấn công, đảm bảo hoạt động bình thường.
- Hỗ trợ một số lượng lớn ACL trong khi vẫn đảm bảo chuyển tiếp tốc độ đường truyền. ACL có thể xác định và kiểm soát lưu lượng L2/IPv4/IPv6/MPLS bằng cách sử dụng kết hợp các trường gói.
Bảo trì và giám sát toàn diện
- Giám sát trạng thái trực tuyến - Sử dụng một công cụ chuyên dụng để giám sát trạng thái của các mô-đun kết cấu chuyển mạch, kênh bảng nối đa năng, kênh liên lạc dịch vụ, chip chính và bộ lưu trữ. Khi xảy ra lỗi, nó sẽ báo lỗi cho hệ thống thông qua EMS.
- Cách ly thẻ- Cô lập các thẻ được chỉ định khỏi mặt phẳng chuyển tiếp. Các thẻ bị cô lập vẫn hoạt động trên mặt phẳng điều khiển, cho phép người dùng thực hiện các hoạt động quản lý như chẩn đoán thời gian thực và nâng cấp CPLD trên các thẻ bị cô lập mà không ảnh hưởng đến hoạt động của hệ thống.
- Ethernet OAM- Cung cấp nhiều phương pháp phát hiện lỗi ở cấp độ thiết bị và cấp độ mạng.
Thiết kế xanh tiết kiệm điện
- Hệ thống động cơ EMS thông minh - Cung cấp khả năng quản lý năng lượng thông minh hỗ trợ bật và tắt nguồn tuần tự và kiểm tra trạng thái thiết bị. Bật và tắt nguồn tuần tự làm giảm xung điện và bức xạ điện từ, đồng thời tăng tuổi thọ của thiết bị. Ngoài ra, kiểm tra trạng thái thiết bị có thể cách ly các thẻ bị lỗi và không hoạt động để giảm mức tiêu thụ điện năng.
- Quản lý quạt thông minh- Thu thập nhiệt độ quạt, tính toán tốc độ quạt và gán tốc độ đã tính cho khay quạt. Ngoài ra, nó còn phát hiện tốc độ quạt, cảnh báo lỗi và thực hiện điều chỉnh tốc độ dựa trên diện tích cát cấu hình, giúp giảm mức tiêu thụ điện năng và tiếng ồn, tăng tuổi thọ cho quạt.
- Giám sát giao diện nội bộ-Tự động tắt các giao diện nội bộ không sử dụng để giảm mức tiêu thụ điện năng.
Thông số kỹ thuật
| Datasheet LS-12504G-AF | |
| Hardware Specifications | |
| Switching capacity | 57.6T/387Tbps |
| Throughput | 21600 Mpps |
| MPU slots | 2 |
| LPU slots | 4 |
| Maximum power consumption | 5800 W |
| Weight (full configuration) | ≤ 110 kg ≤ 242.5 lb |
| Dimensions (H x W x D) | 264 x 440 x 857 mm (6U) 10.4 x 17.3 x 33.7 in |
| Switching fabric module slots | 6 |
| MPU Name | LSXM1SUP04T2 |
| MPU processor | Quad Core 2.2GHz |
| MPU SDRAM | 16 GB |
| MPU Flash | 8 GB |
| MPU Console Port | 1 |
| MPU MGMT Ports | 2 |
| MPU USB Port | 1 |
| Redundancy | Redundant MPUs, switching fabric modules, power modules, and fan trays |
| Software Specifications | |
| Ethernet | IEEE 802.1Q DLDP LLDP Static MAC configuration Limited MAC learning Port mirroring and traffic mirroring Port aggregation, port isolation, and port mirroring IEEE 802.1D (STP)/802.1w (RSTP)/802.1s (MSTP) IEEE 802.3ad (dynamic link aggregation), static port aggregation, and multi-chassis link aggregation |
| IPv4 |
Static routing, RIP, OSPF, IS-IS, and BGP4 |
| IPv6 | IPv4/IPv6 dual stack IPv6 static routing, RIPng, OSPFv3, IS-ISv6, and BGP4+ VRRPv3 and VRRPv3 load balancing Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6, and ICMPv6 IPv4-to-IPv6 transition technologies, such as IPv6 manual tunnel, 6to4 tunnel, ISATAP tunnel, GRE tunnel, and auto IPv4-compatible IPv6 tunnel ECMP Policy-based routing Routing Policy IP message fragmentation and reassembly |
| Multicast | PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP, and Any-RP IGMP V1/V2/V3 and IGMP V1/V2/V3 snooping PIM6-DM, PIM6-SM, and PIM6-SSM MLD V1/V2 and MLD V1/V2 snooping Multicast policies and Multicast QoS |
| MPLS/VPLS | Support L3 MPLS VPN Support L2 VPN: VLL (Martini, Kompella) Support MCE Support MPLS OAM Support VPLS, VLL Support hierarchical VPLS and QinQ+VPLS access Support P/PE function Support LDP protocol |
| ACLs | Standard and extended ACLs Ingress and egress ACLs VLAN ACLs Global ACLs |
| QoS | Diff-Serv QoS SP/WRR/SP+WRR Traffic policing Traffic shaping Congestion avoidance Priority marking and remarking 802.1p, TOS, DSCP, and EXP priority mapping |
| Programmable and Automated | Support Ansible automation technology Support automated network orchestration through Python/NETCONF/TCL/Resful API to realize DevOps automated operation and maintenance |
| SDN/OPENFLOW | Support OPENFLOW 1.3 standard Support multi-controller (EQUAL mode, standby mode) Support multi-table line Support Group table Support Meter |
| Lossless network | Support RDMA, PFC, ECN and other lossless Ethernet features |
| VXLAN | VXLAN L2 switching VXLAN L3 routing IS-IS+ENDP distributed control plane OpenFlow+Netconf centralized control plane VxLAN/RoCE over VxLAN/BGP EVPN |
| HA | Independent switching fabric modules 1+1 redundancy or key components such as MPUs and power modules N+1 redundancy for switching fabric modules Passive backplane CLOS+ midplane free design Hot swapping for all components Real-time data backup on active/standby MPUs Hot patching NSR/GR for OSFP/BGP/IS-IS/RSVP Port aggregation and multi-card link aggregation BFD for VRRP/BGP/IS-IS/OSPF/RSVP/static routing, with a failover time less than 10 milliseconds RRPP DLDP VCT Smart-Link Micro-Segmentation |
| Security | Support EAD security solutions Support Portal authentication Support MAC authentication Support IEEE 802.1x and IEEE 802.1x SERVER Support AAA/Radius Support HWTACACS, support command line authentication Support SSHv1.5/SSHv2 Support ACL flow filtering mechanism Supports plain text and MD5 cipher text authentication of OSPF, RIPv2 and BGPv4 messages Support the command line with hierarchical protection to prevent unauthorized users from intruding illegally, and have different configuration permissions for users of different levels Support DDos, ARP attack and ICMP attack function Telnet login and password mechanism supporting restricted IP address Support multiple combinations of IP address, VLAN ID, MAC address and port binding Support uRPF Support main and backup data backup mechanism Support fault alarm and automatic fault recovery Support system log |
| System management | Support FTP, TFTP, Xmodem Support SNMP v1/v2/v3 Support sFlow traffic statistics Support RMON Support NTP clock, support SNTP Support NetStream traffic statistics function Support gRPC Support Telemetry traffic visualization function |
| Temperature | Operating temperature: 0°C to 40°C (32°F to 104°F) Storage temperature: -40°C to 70°C (-40°F to 158°F) |
| Humidity | 5% to 95% (non-condensing) |
| Green | Support 802.3az energy efficient Ethernet |
| Safety | UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Subchapter J GB 4943.1 |
| EMC | FCC Part 15 (CFR 47) CLASS A ICES-003 CLASS A VCCI CISPR 32 CLASS A CISPR 22 CLASS A EN 55022 CLASS A AS/NZS CISPR22 CLASS A CISPR 32 CLASS A EN 55032 CLASS A AS/NZS CISPR32 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 |
