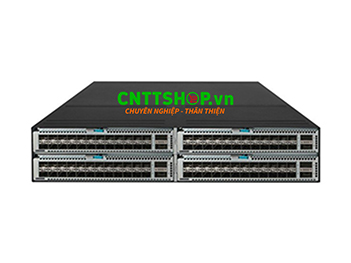

Switch H3C LS-9850-4C S9850-4C
Thiết bị chuyển mạch H3C LS-9850-4C thuộc dòng sản phẩm S9850-4C cung cấp bộ tính năng lớp 3 toàn diện để đáp ứng được mọi yêu cầu kết nối trong trung tâm dữ liệu. Switch được thiết kế 4 khe cắm mô-dun mạng hỗ trợ tối đa 128 cổng 25G hoặc 10G, 2 cổng SFP 1G, 2 khe cắm khay quạt, 2 cổng quản lý ngoài băng tần, 1 cổng bảng điều khiển mini USB và 1 cổng USB. Bộ chuyển mạch này sử dụng các mô-đun nguồn rời 650W AC hoặc DC và hỗ trợ dự phòng tới 4 khe cắm.
Những lợi ích mà Switch H3C LS-9850-4C mang lại
- Cung cấp thông lượng lên tới 6.4 Tbps ở layer 2 và layer 3, truyền tải lên tới 2 triệu gói dữ liệu trên 1 giây.
- Hỗ trợ công nghệ ảo hóa IRF2 độc quyền của H3C, có thể ảo hóa nhiều thiết bị vật lý LS-9850-4C thành một thiết bị Logic tính năng này hỗ trợ trên các switch gần nhau cũng như các switch ở cách xa nhau hàng km qua cáp quang mang tới lợi ích về khả năng mở rộng, độ tin cây, phân tán và có sẵn.
- Tính năng VXLAN hoàn chỉnh giúp khả năng mở rộng cao hơn của phân đoạn Lớp 2 và sử dụng tốt hơn các đường dẫn mạng có sẵn.
- LS-9850-4C Hỗ trợ MP-BGP EVPN có thể chạy dưới dạng mặt phẳng điều khiển VXLAN để đơn giản hóa cấu hình VXLAN, loại bỏ tình trạng tràn lưu lượng và giảm yêu cầu lưới đầy đủ giữa các VTEP thông qua việc giới thiệu BGP RR.
- Dòng H3C S9850 hỗ trợ Fibre Channel over Ethernet (FCoE), cho phép truyền các dịch vụ lưu trữ, dữ liệu và điện toán trên một mạng, giúp giảm chi phí xây dựng và bảo trì mạng.
- Hỗ trợ Kiểm soát luồng dựa trên ưu tiên (PFC), Lựa chọn truyền dẫn nâng cao (ETS) và Trao đổi điện tử bắc cầu trung tâm dữ liệu (DCBX). Các tính năng này đảm bảo độ trễ thấp và không mất gói cho lưu trữ FC, ứng dụng RDMA và dịch vụ điện toán tốc độ cao.
- Với sự phát triển nhanh chóng của trung tâm dữ liệu, quy mô của trung tâm dữ liệu mở rộng nhanh chóng; độ tin cậy, vận hành và bảo trì trở thành nút cổ chai của trung tâm dữ liệu để mở rộng hơn nữa. Các thiết bị chuyển mạch sê-ri H3C S9850 phù hợp với xu hướng vận hành và bảo trì dữ liệu tự động, đồng thời hỗ trợ trực quan hóa trung tâm dữ liệu.
- Khả năng lập trình linh hoạt LS-9850-4C sử dụng các chip chuyển mạch có thể lập trình hàng đầu trong ngành cho phép người dùng xác định logic chuyển tiếp khi cần. Người dùng có thể phát triển các tính năng mới đáp ứng xu hướng phát triển mạng của họ thông qua các bản cập nhật phần mềm đơn giản.
- Cung cấp nhiều biện pháp bảo vệ đáng tin cậy ở cả cấp độ chuyển mạch và liên kết, với tính năng bảo vệ quá dòng, quá áp và quá nhiệt, tất cả các kiểu máy đều có mô-đun nguồn cắm dự phòng, cho phép cấu hình linh hoạt các mô-đun nguồn AC hoặc DC dựa trên nhu cầu thực tế. Toàn bộ công tắc hỗ trợ phát hiện lỗi và báo động cho nguồn điện và quạt, cho phép thay đổi tốc độ quạt để phù hợp với nhiệt độ môi trường khác nhau.
- Khả năng quản lý tuyệt vời LS-9850-4C cung cấp nhiều giao diện quản lý, bao gồm cổng bảng điều khiển nối tiếp, cổng bảng điều khiển USB mini, cổng USB, hai cổng quản lý ngoài băng tần và hai cổng SFP. Các cổng SFP có thể được sử dụng làm cổng quản lý trong băng thông qua đó các gói lấy mẫu đóng gói được gửi đến bộ điều khiển hoặc các thiết bị quản lý khác để phân tích sâu.
Thông số kỹ thuật
| Datasheet LS-9850-4C |
| Hardware Specification |
| Dimensions (H × W × D) |
88.1 × 440 × 660 mm (3.47 × 17.32 × 25.98 in) |
| Weight(Full loaded) |
≤ 27 kg (59.53 lb) |
| Serial console port |
1 |
| Out-of-band management port |
One GE copper port and one GE fiber port |
| Mini USB console port |
1 |
| USB port |
1 |
| QSFP28 |
/ |
| SFP port |
2 |
| Expansion slot |
4 |
| CPU |
2.4GHz @4Cores |
| Flash/SDRAM |
4GB/8GB |
| Latency |
< 1.5μs |
| Switching capacity |
6.4 Tbps |
| Forwarding capacity |
2024 Mpps |
| Buffer |
32M |
| AC-input voltage |
90v to 264v |
| DC-input voltage |
–40v to –72v |
| Power module slot |
4 |
| Fan tray slot |
2 |
| Air flow direction |
From front to rear or from rear to front |
| Static power consumption |
Dual AC: 152 W
Dual DC: 159 W |
| Typical power consumption |
Dual AC inputs: 355 W (with LSWM18CQ)
Dual DC inputs: 361 W (with LSWM18CQ) |
Maximum heat consumption
(BTU/hour) |
Dual AC inputs: 1212 (with LSWM18CQ)
Dual DC inputs: 1232 (with LSWM18CQ) |
| MTBF(day) |
45.8 |
| MTTR(hour) |
1 |
| Operating temperature |
0°C to 45°C (32°F to 113°F) |
| Software Specification |
| Device Virtualization |
IRF, M-LAG(DRNI), S-MLAG |
| Network Virtualization |
BGP-EVPN, VxLAN, EVPN ES |
| VxLAN |
L2 VxLAN gateway
L3 VxLAN gateway
Distributed VxLAN gateway
Centralized VxLAN gateway
EVPN VxLAN
manual configured VxLAN
IPv4 VxLAN tunnel
IPv6 VxLAN tunnel
QinQ VxLAN access
|
| SDN |
H3C SeerEngine-DC |
| Lossless network |
PFC and ECN
DCBX
RDMA and ROCE
PFC deadlock watchdog
ECN overlay
ROCE stream analysis
|
| Programmability |
Openflow1.3
Netconf
Ansible
Python//TCL/Restful API to realize DevOps automated operation and maintenance
Openflow1.3
|
| Traffic analysis |
Sflow
Netstream
|
| VLAN |
Port-based VLANs
Mac-based VLAN ,Subnet-based VLAN and Protocol VLAN
VLAN mapping
QinQ
MVRP(Multiple VLAN Registration Protocol)
Super VLAN
PVLAN
|
| MAC address |
Dynamic learning and aging of mac address entries
Dynamic,static and blackhole entries
Mac address limiting on ports
|
| IPv4 routing |
RIP(Routing Information Protocol) v1/2
OSPF (Open Shortest Path First) v1/v2
ISIS(Intermediate System to Intermediate system)
BGP (Border Gateway Protocol)
Routing policy
VRRP
PBR
|
| IPv6 routing |
RIPng
OSPFv3
IPv6 ISIS
BGP4+
Routing policy
VRRP
PBR
|
| MPLS/VPLS |
Support L3 MPLS VPN
Support L2 VPN: VLL (Martini, Kompella)
Support VPLS, VLL
Support hierarchical VPLS and QinQ+VPLS access
Support P/PE function
Support LDP protocol
Support MCE
Support MPLS OAM
|
| Multicast |
IGMP snooping
MLD snooping
IPv4 and IPv6 multicast VLAN
IPv4 and IPv6 PIM snooping
IGMP and MLD
PIM and IPv6 PIM
MSDP
Multicast VPN
|
| Reliability |
LACP
STP/RSTP/MSTP protocol, PVST compatible
STP Root Guard and BPDU Guard
RRPP and ERPS
Ethernet OAM
Smartlink
DLDP
BFD for OSPF/OSPFv3, BGP/BGP4, IS-IS/IS-ISv6, PIM/IPM for IPv6 and Static route
VRRP and VRRPE
LACP
STP/RSTP/MSTP protocol, PVST compatible
STP Root Guard and BPDU Guard
|
| FC/FOCE |
FC, FC subcard is supported on S9850-4C
FCOE
|
| QOS |
Weighted Random Early Detection (WRED) and tail drop
Flexible queue scheduling algorithms based on port and queue, including strict priority (SP), Weighted
Deficit Round Robin (WDRR), Weighted Fair Queuing (WFQ), SP + WDRR, and SP + WFQ.
Traffic shaping
Packet filtering at L2 (Layer 2) through L4 (Layer 4); flow classification based on source MAC address,
destination MAC address, source IP (IPv4/IPv6) address, destination IP (IPv4/IPv6) address, port,
protocol, and VLAN to apply qos policy,including mirroring,redirection,priority remark etc.
Committed access rate (CAR)
Account by packet and byte
COPP
|
| Telemetry |
gRPC
ERSPAN
Mirror on drop
Telemetry Stream
INT
iNQA
Packet trace, Packet capture
|
Configuration and
maintenance |
Console telnet and SSH terminals
SNMPv1/v2/v3
ZTP
System log
File upload and download via FTP/TFTP BootRom update and remote update
NQA
ping,tracert
|
| Security and management |
Macsec, Macsec subcard is supported on S9850-4C and only 100G macsec subcard can support 256-bit
AES encryption
Micro-Segmentation
Hierarchical management and password protection of users
Authentication methods,including AAA,RADIUS and HWTACACS
Support DDos, ARP attack and ICMP attack function
IP-MAC-port binding and IP Source Guard
SSH 2.0
HTTPS
SSL
PKI
Boot ROM access control (password recovery)
RMON
|
| EMC |
FCC Part 15 Subpart B CLASS A
ICES-003 CLASS A
VCCI CLASS A
CISPR 32 CLASS A
EN 55032 CLASS A
AS/NZS CISPR32 CLASS A
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
ETSI EN 300 386
GB/T 9254
YD/T 993
|
| IEEE Standard |
802.3x/802.3ad/802.3AH/802.1P/802.1Q/802.1X/802.1D/802.1w/802.1s/802.1AG
802.1x/802.1Qbb/802.1az/802.1Qaz |
| Safety |
UL 60950-1
CAN/CSA C22.2 No 60950-1
IEC 60950-1, EN 60950-1
AS/NZS 60950-1
FDA 21 CFR Subchapter J
GB 4943.1 |
| Virtualization |
IRF stack (9)
M-LAG device number (2)
ED group (8)
|
| ACL |
max number of ingress ACLs (18K/pipe, total 2 pipes)
max number of ingress Car (2304/pipe, total 2 pipes)
max number of ingress Counter (10752/pipe, total 2 pipes)
max number of egress ACLs (2048)
max number of egress Car (1K)
max number of egress Counter (1K)
|
| Forwarding table |
Jumbo frame length(byte) (9416)
Mirroring group (4)
PBR policy (1000)
PBR node (256)
max number of MACs per switch (288K max)
max number of ARP entries IPv4 (272K max)
max ND table size for IPv6 (136K max)
max number of unicast routes IPv4 (324K max)
max number of unicast routes IPv6 (162K max)
IPv4 l2 multicast group (4000)
IPv4 l3 multicast group (4000)
IPv4 multicast routing (16K)
IPv6 l2 multicast group (4000)
IPv6 l3 multicast group (4000)
IPv6 multicast routing (8K)
LAGG group (1024)
LAGG member per group (256)
ECMP group (max 4K)
ECMP member per group (2-128)
VRF (4095)
|
| Interface |
Loopback interface number (1K)
L3 sub interface number (2500)
SVI interface number (2K)
VxLAN AC number (16K)
VxLAN VSI number (16K)
VxLAN tunnel number (2K)
VSI interface number (8K)
IPv4 tunnel number (2K)
IPv6 tunnel number (2K)
VLAN number (4094)
|
| Performance |
RIB (1M)
MSTP instance (64)
PVST instance (510)
PVST logical port number (2000)
VRRP VRID (255)
VRRP group (256)
NQA group (32)
|
| Static table |
static mac-address (4000)
static multicast mac-address (1K)
static ARP (1k)
static ND (4K)
static IPv4 routing table (2K)
static IPv6 routing table (4000)
|
