Hướng dẫn cấu hình DHCP Static Binding trên Cisco

DHCP server vốn là một tính năng hết sức quen thuộc không chỉ trên các thiết bị Cisco, nó giúp việc cấp phát IP một cách tự động và nhanh chóng. Tuy nhiên bên cạnh đó bạn cũng hoàn toàn có thể gán một IP cụ thể cho một thiết bị mong muốn thông qua DHCP Server. Trong bài viết này mình sẽ hướng dẫn các bạn cấu hình tính năng DHCP static binding hay DHCP manual binding trên các dòng router và switch Cisco có hỗ trợ DHCP server nhé.

Mục Lục

Tình huống thực tế

Trong thực tế chúng ta thường muốn đặt 1 vài IP tĩnh cho các PC, Server hay WLC để dễ quản lý nhưng việc đặt IP thủ công thường khá mất thời gian, hoặc một số thiết bị SmartHome hiện nay cần có IP để hoạt động nhưng không có giao diện để setup mà chỉ có thể nhận IP động. Do đó chúng ta cần cấu hình cho DHCP server gán tĩnh luôn 1 IP cố định cho thiết bị ấy.

DHCP server sẽ binding một IP cho một MAC cụ thể, ví dụ PC có Ethernet MAC là A.A.A sẽ luôn được DHCP server cấp IP là 192.168.10.10 chẳng hạn. Khi đó IP này sẽ bị loại ra và DHCP server sẽ cấp những IP còn lại cho những thiết bị khác.

Cấu hình DHCP static binding trên thiết bị Cisco

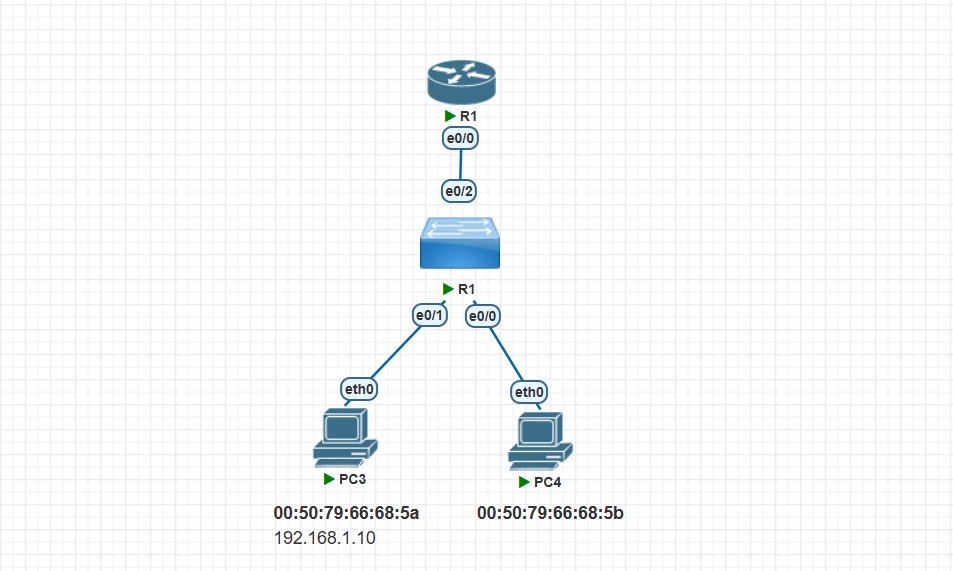

Mô hình

topology

Ở đây mình sẽ cấu hình DHCP server và thực hiện trên Router R1 nhé, nếu mô hình của các bạn cài DHCP server trên Switch thì câu lệnh cũng giống hệt thôi. Mình sẽ gán cho PC3 IP cố định là 192.168.1.10, trong khi PC4 để nhận ngẫu nhiên.

Cấu hình

Trước tiên mình sẽ cấu hình DHCP Server trên R1:

R1(config)#ip dhcp pool LAN

R1(dhcp-config)#network 192.168.1.0 255.255.255.0

R1(dhcp-config)#dns-server 8.8.8.8 1.1.1.1

R1(dhcp-config)#default-router 192.168.1.1

R1(dhcp-config)#lease 0 10 0

R1 đã có thể cấp IP cho client, bây giờ nếu các bạn muốn gán tĩnh IP như trên thì sẽ cần phải tạo riêng 1 pool cho IP cần gán:

R1(config)#ip dhcp pool PC3

R1(dhcp-config)#host 192.168.1.10 255.255.255.0

R1(dhcp-config)#client-identifier 0100.5079.6668.5a

R1(dhcp-config)#end

Dòng client-identifier các bạn cần nhập MAC của máy client vào. Tuy nhiên sẽ phải thêm “01” đằng trước do đây là chuẩn Hardware type của Ethernet

Kiểm tra

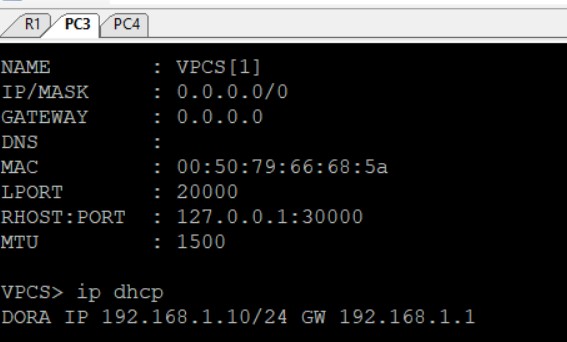

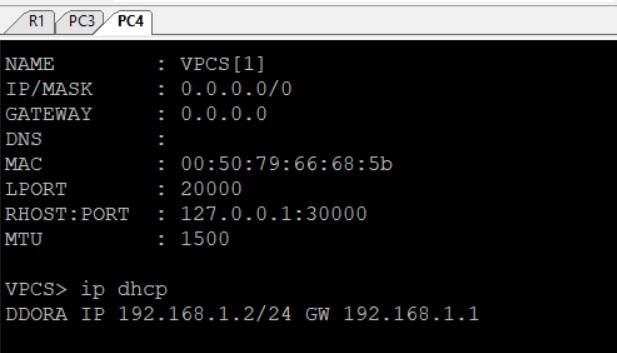

Sau khi cấu hình xong mình sẽ yêu cầu ip trên 2 PC để xem kết quả IP trả về nhé:

Như vậy là PC3 đã nhận được IP 192.168.1.10 đúng theo mình mong muốn

Trong trường hợp PC3 đã nhận được IP 192.168.1.10 khi bạn chưa cấu hình gán tĩnh thì bạn sẽ không thể gán IP này với MAC của thiết bị, thiết bị Cisco sẽ hiện thông báo IP này đang được auto binding. Do đó trước hết bạn cần clear IP này khỏi pool bằng lệnh:

R1#clear ip dhcp binding 192.168.1.10

Khi đó ip này sẽ không được cấp nữa và bạn có thể gán tĩnh giống như bước trên.

Trên đây là toàn bộ bài viết hướng dẫn cấu hình DHCP static binding, hay còn gọi là gán tĩnh IP theo MAC của CNTTShop. Nếu các bạn có bất kỳ thắc mắc nào trong quá trình cài đặt thì đừng ngần ngại để lại comment bên dưới để được đội ngũ kỹ thuật của CNTTShop hỗ trợ nhé. Chúc các bạn thành công!
